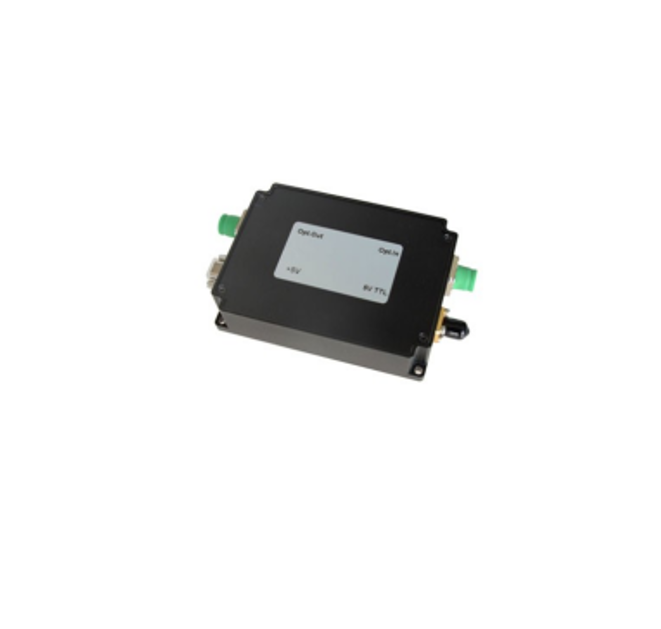

SOA脉冲调制模块
产品介绍
HC-PLM系列SOA脉冲调制模块是一种使用半导体光放大器(SOA)作为核心转换器件，实现超窄脉宽光脉冲产生的脉冲调制模块，其上升时间快、脉冲消光比高、稳定性好、使用方便的特点，使其成为各种光纤传感系统中替代电光和声光调制器的理想选择，也可以应用于量子通信系统、半导体测试以及零差相干检测等方面。
产品特点
工作波长C波段
可选集成脉冲源
脉冲宽度软件可调
上升/下降时间<2ns
调节范围5ns~500ns
重频1Hz-1MHz
输出峰值功率10mW
高消光比>50dB
带TEC温控电路
内外触发可选
DC 5V供电
模块封装
应用范围
光纤传感系统
半导体测试
微波光子学

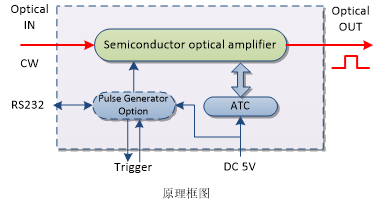

原理框图
测试曲线

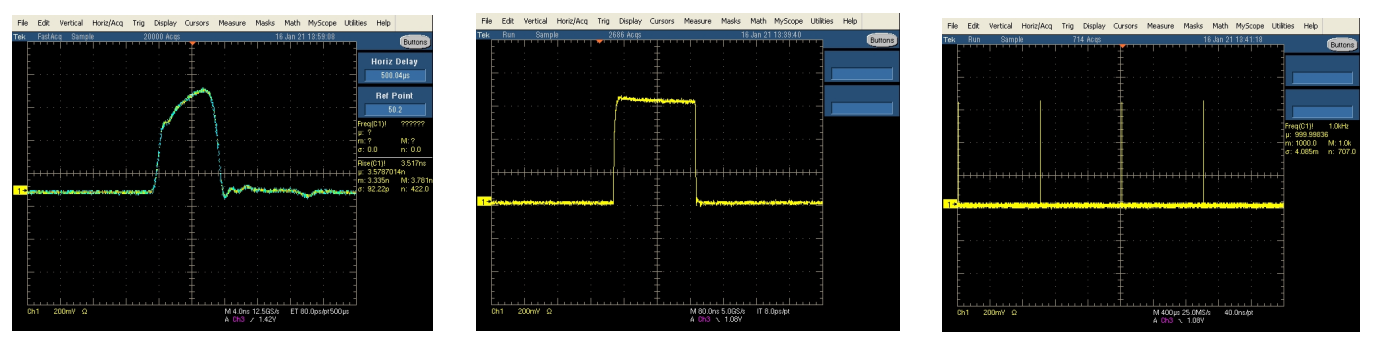

脉宽测试图（脉宽10ns、200ns，重频1KHz）
机械尺寸

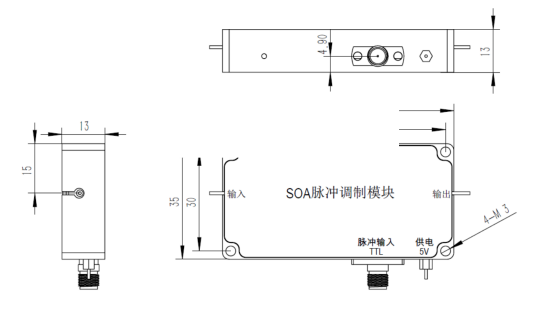

尺寸1（不带脉冲源）

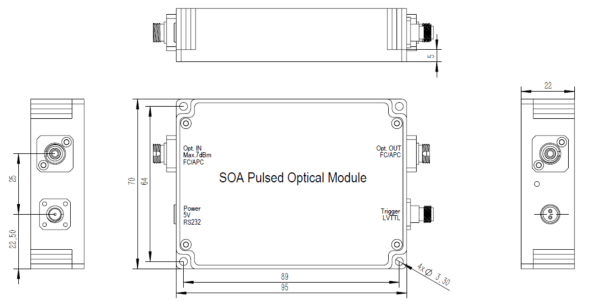

尺寸2（集成脉冲源）
订购信息 HC-PLM-15-XX
XX=脉冲源：NC-不加电脉冲源、PG—集成脉冲源
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
||
|
工作波长 |
l |
nm |
1510 |
|
1610 |
||
|
峰值功率 |
Pp |
mW |
|
10 |
|
||
|
光功率稳定性 |
DP |
dB |
|
|
0.1 |
||
|
脉冲消光比 |
ER |
dB |
50 |
|
|
||
|
上升/下降时间 |
Tr/Tf |
ns |
2 |
3 |
- |
||
|
重复频率 |
F |
Hz |
1 |
|
1M |
||
|
调制信号格式 |
|
TTL/LVTTL |
|||||
|
输入输出光纤 |
|
SMF-28e单模光纤或者保偏光纤 |
|||||
|
光纤接头 |
|
FC/APC |
|||||
|
脉冲信号源（可选）参数 |
|||||||
|
脉宽* |
Tw |
ns |
5 |
|
200 |
||
|
ns |
5 |
|
500 |
||||
|
脉宽调节步进 |
5-200ns |
|
ns |
|
1 |
|
|
|
5-500ns |
|
ns |
|
2.5 |
|
||
|
重复频率 |
F |
Hz |
|
|
1M |
||
|
外部触发输入 |
信号格式 |
|
LVTTL(3.3V) |
||||
|
触发方式 |
|
上升沿触发 |
|||||
|
耦合 |
|
DC耦合 |
|||||
|
阻抗 |
|
50W |
|||||
|
同步信号输出 |
|
LVTTL(3.3V) |
|||||
|
电信号连接器 |
|
SMA |
|||||
|
工作电压 |
|
DC 5V@200mA |
|||||
|
通信 |
|
RS232 |
|||||
|
供电连接器 |
|
2P或4P航插 |
|||||
|
尺寸 |
|
70x35x13mm |
|||||
|
带脉冲源 |
95x70x22mm |
||||||
*其余脉宽要求请与我公司销售人员联系
极限参数
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
|
工作温度 |
Top |
ºC |
-10 |
|
60 |
|
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
|
湿度 |
RH |
% |
5 |
|
90 |
|
|
输入光功率 |
Pi |
dBm |
-5 |
7 |
10 |
|
|
外部脉冲及触发输入 |
高电平 |
UH |
V |
2 |
|
2.5 |
|
低电平 |
UL |
V |
0 |
|
0.6 |
|
