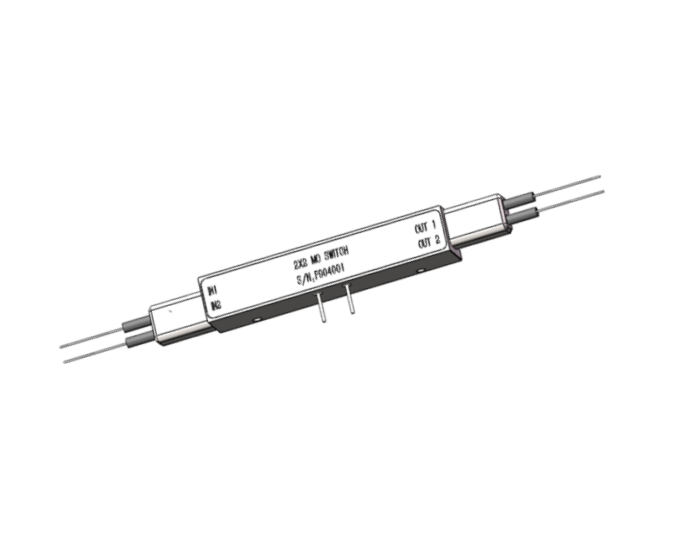

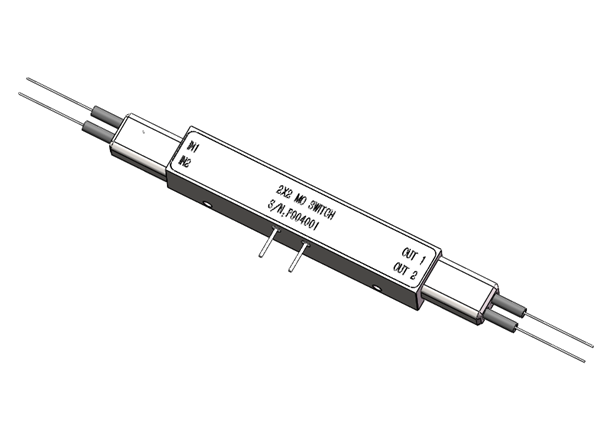

磁光开关 2×2
产品特点
无移动组件
切换速度快
极其稳定的锁存模式
低功耗
极好的稳定性和可靠性
应用范围
无源光网络
光保护系统
测量系统
网络监控

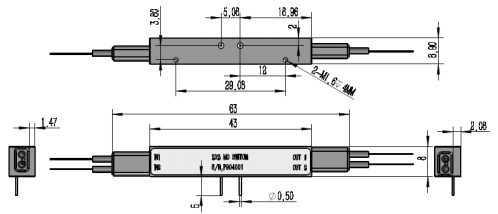

外形尺寸（mm）
订购信息 HC－UMS-2×2-A-B-C-D-E-F-G
|
A |
B |
C |
D |
E |
F |
|
Working Mode |
SwitchingSpeed |
Operating Wavelength |
Fiber Tuber |
Fiber Length |
Connector Type |
|
1.Regular 2. Bidirectional
|
1.50~200us 2.5~20us 3. Others |
1.C Band1525~1565 nm 2. L Band 1565-1615 nm 3. C & L Band 4. Others |
1.250μm fiber 2. 900μm fiber 3. Others |
1.0.5 +/- 0.1 m 2. 1.0 +/- 0.1 m 3. Others |
0.No Connector 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Others |
|
参数 |
单位 |
HC-UMS-2×2 |
单位 |
|
|
单向 |
双向 |
|||
|
Wavelength Range(波长范围) |
nm |
1525 ~ 1565 |
Other band optional |
|
|
Insertion Loss （插入损耗） |
dB |
0.7(Typ.);1.1(Max) |
0.8(Typ.);1.2(Max) |
|
|
PDL（偏振相关损耗） |
dB |
0.10(Typ.);0.20(Max) |
0.10(Typ.),0.30(Max) |
|
|
Return Loss（回波损耗） |
dB |
45 |
30 |
|
|
Crosstalk（串扰） |
dB |
40 |
30 |
|
|
Repeatability（重复性） |
dB |
+/- 0.01 |
|
|
|
Durability（使用寿命） |
Cycles |
> 100 Billions |
|
|
|
Switching Speed （切换速度） |
ms |
|
||
|
Maximum Optical Power（功率） |
mW |
500 |
|
|
|
Storage Temperature（存储温度） |
°C |
-40 ~ 85 |
|
|
|
Operating Temperature（工作温度） |
℃ |
-5 ~ 70 |
|
|
|
Dimension( L×W×H )（尺寸） |
mm |
63 × 8× 7 |
|
|
电控参数
|
Parameter |
Specification |
Unit |
|
|
Regular |
Ultra-fast |
||
|
Switching Speed |
50~200 |
5~20 |
μs |
|
Switching Voltage(VCC) |
3(+/-5%) |
5.0~6.0 |
V |
|
Switching Current |
< 200 |
< 500 |
mA |
|
Pulse Width(typical) |
1000 |
20 |
μs |
|
Claim Frequency |
< 800 |
< 3000 |
Hz |
驱动管脚定义
单向
|
Switching State |
Pin1 |
Pin2 |
The Optical Output Port |
|
State “0” |
1(Voltage = VCC) |
0(Voltage = GND) |
IN1→OUT 1; IN2→OUT 2 |
|
State “1” |
0(Voltage = GND) |
1(Voltage = VCC) |
IN1→OUT 2; IN2→OUT 1 |
双向
|
Switching State |
Pin1 |
Pin2 |
The Optical Output Port |
|
State “0” |
1(Voltage = VCC) |
0(Voltage = GND) |
IN1↔OUT 1; IN2↔OUT 2 |
|
State “1” |
0(Voltage = GND) |
1(Voltage = VCC) |
IN1↔OUT 2; IN2↔OUT 1 |
