光缆监测系统

恒创光电凭借多年对光缆在线监测的丰富经验和理解，基于光时域反射技术，设计并研发新一代插卡式智能光缆监测主机。

智能光缆监测主机可监测空闲纤芯及业务纤芯，满足实时和非实时监测，并支持N对N多模式光线路保护功能，为光网络高效运行提供保障。

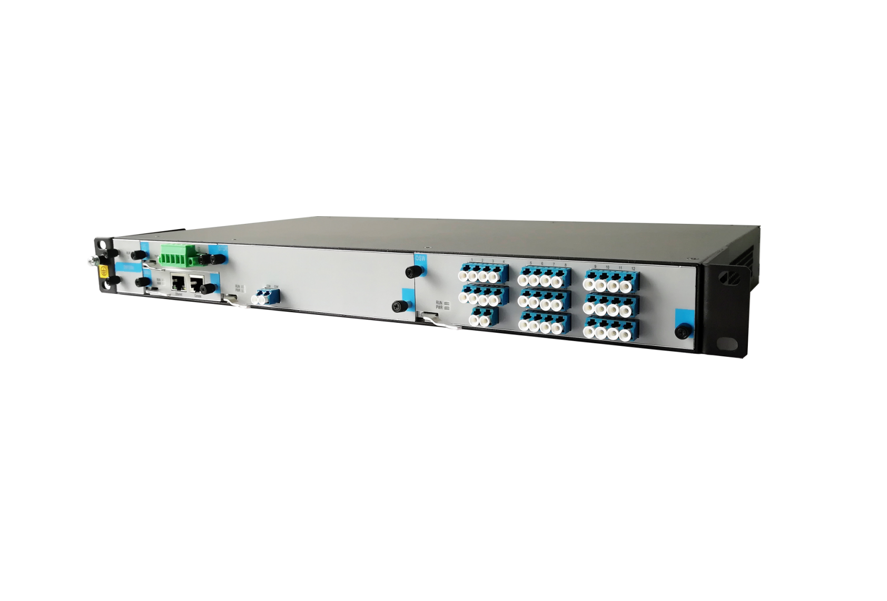

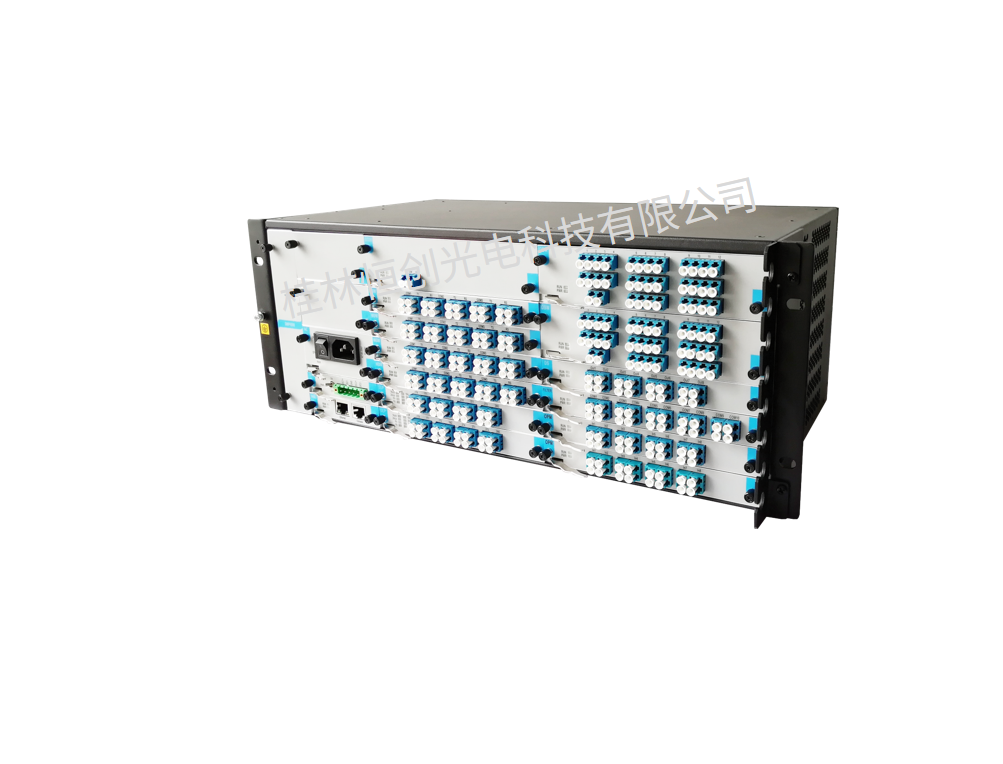

光缆监测主机采用插卡式设计，支持OTDR、光开关及光功率监测等多种业务板卡，支持业务纤芯及空闲纤芯监测，同时满足非实时和实时监测需求，搭配不同板卡可满足用户多样化的需求。

技术原理

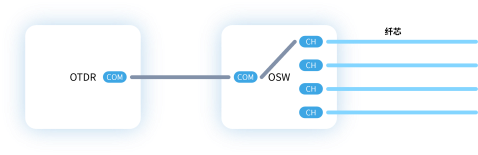

光缆监测系统基于光时域反射仪（OTDR）技术，其是一种成熟的、标准的光纤传感技术。恒创光电基于工信部YD/T 5066-2005标准，采用光开关选通纤芯的方案，开发了一套BS架构的光缆监测系统。

系统产品功能

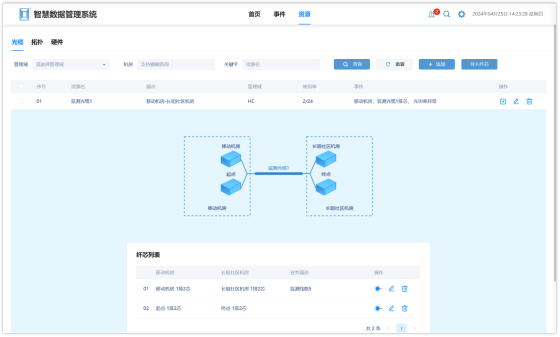

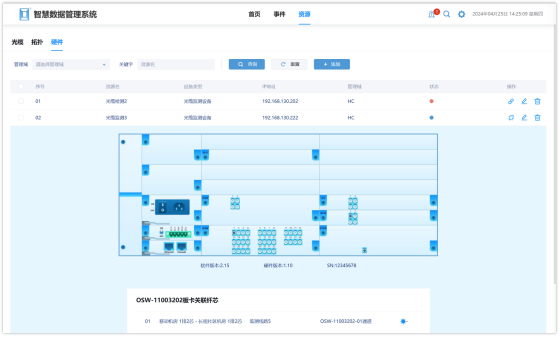

1、资源可视化
系统支持图形化展示接入系统的资源，用户可直观地配置、管理各项资源。当资源发生改变时，界面也会同步更新。

对于光缆资源，系统可展示其纤芯使用率，纤芯的业务描述及光缆两端的拓扑情况。

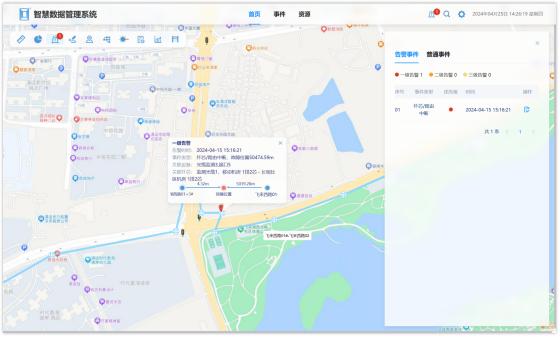

2、GIS地图

系统根据光缆路由（线路）数据，在GIS地图中自动生成光缆路由拓扑。同时，系统可在GIS地图中标识告警事件的位置，用户可直观地掌握光缆路由的当前状态。

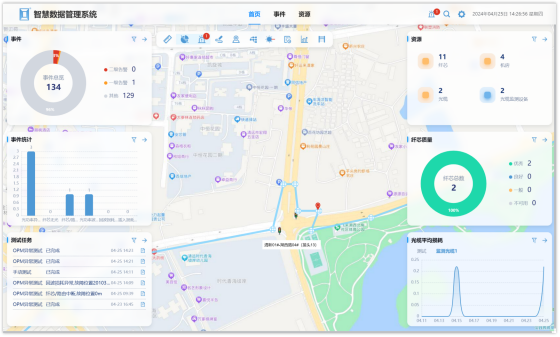

3、数据面板

系统对所有资源的数据进行分类统计，并在主页以图表、报表的形式进行呈现。使用户直观、准确地掌握系统及资源的运行状态。同时，主页支持多项应用功能，用户可便捷地调用每个资源。

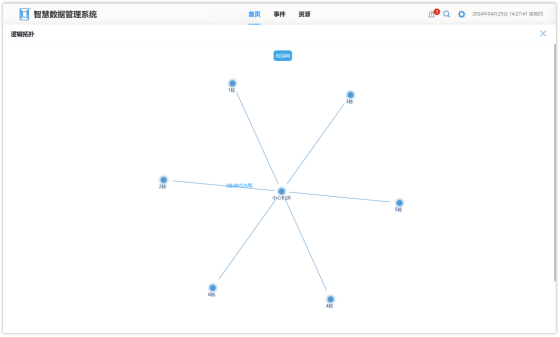

4、逻辑拓扑图

系统支持手动绘制光缆资源的逻辑拓扑图，同时，根据录入的光缆资源数据，系统也可按一定规则自动生成光缆逻辑拓扑。

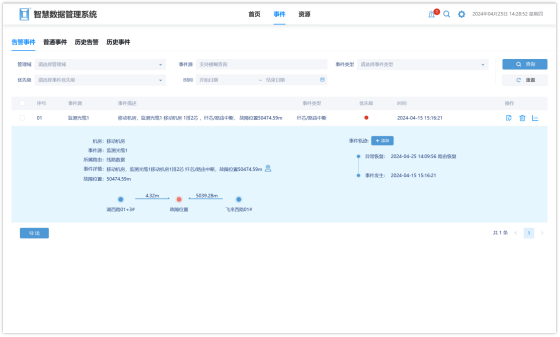

5、 告警管理

系统可记录、查询当前及所有历史告警信息。并且，系统支持定义告警规则。同时，系统支持接入短信模块将告警以短信或邮件的形式下发到运维人员手中。

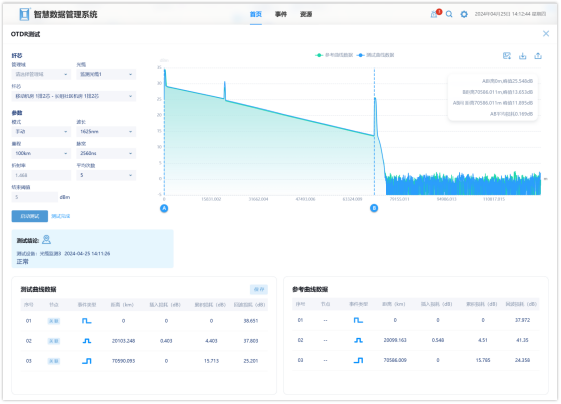

6、纤芯质量监测

依托于光缆监测主机，系统为用户提供纤芯质量实时监测、手动测试及周期测试功能，该功能可测量的整体损耗及线路中每个节点的插入损耗及回波损耗，并计算线路的平均损耗。

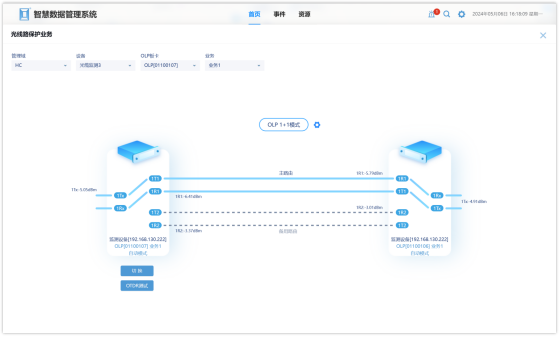

7、光线路保护

光缆监测主机支持光线路保护（OLP）业务板卡，当线路发生故障时，系统可自动切换至备路，并测试故障位置，保证通信线路畅通。

用户可在系统界面中实时掌握线路的运行状态，并可进行手动切换。

主机技术规格

系统配置需求
