OTDR板卡

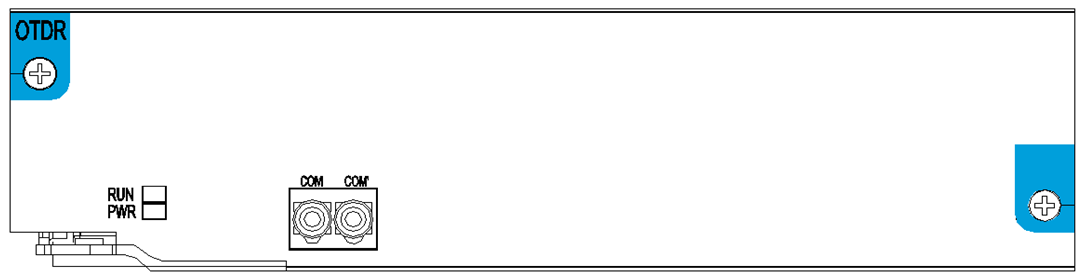

OTDR板卡提供光缆损耗监测、光缆故障监测的核心功能。上图为OTDR板卡效果图。

OTDR基本测试时，由脉冲发生器产生的脉冲，驱动LD产生光脉冲，经方向耦合器射入待测光纤。射入光纤之光脉冲，因光纤内部含有杂质，气泡等发生散射，其中部分向后散射称为后方散射光（BACK SCATTERINGLIGHT），连同遇不平整光纤端面所产生的FRESENL反射光，一同反射回耦合器、射入光电二极管，转换成电脉波。此项反射光，因极微弱，故反复传送，收集，迭加、放大，平均处理后，再将数据提供给网管平台。具有高动态范围、高水平分辨率的特点。
