高功率放大器HC5155H
产品概述
HC5155H光纤放大器采用高可靠性的多模泵浦激光器和双包层有源光纤，采用独特的APC和ATC电路, 最大输出总功率可达36dBm，一台设备就可以替换原来需要的几台至十几台普通的光纤放大器，可以大幅度节省成本和维护费用，提高网络运行的稳定性，大功率1550nm光放大器在光纤网络不断延伸和扩展的过程中将具有越来越重要的作用。
产品特点
用国际知名品牌的泵浦激光器和双包层有源光纤等光器件
采用Yb3+和Er3+离子共掺杂双包层光纤长度的优化设计
优异的残留泵浦处理技术
完善可靠的光功率输出稳定电路和激光器致热致冷稳定控制电路，保证了整机的最佳性能和激光器的长寿命稳定工作
双电源设计，保证安全稳定的供电
超高功率输出：最高输出4W的总输出功率
可以实现8路、16路、32路、64路的光信号输出
RJ45以太网接口支持SNMP协议，轻松实现远程网管功能
带有RS232超级终端接口，界面良好，便于用户本地配置和管理

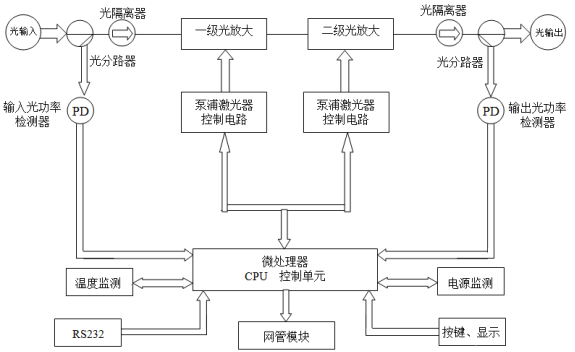

工作原理
结构说明

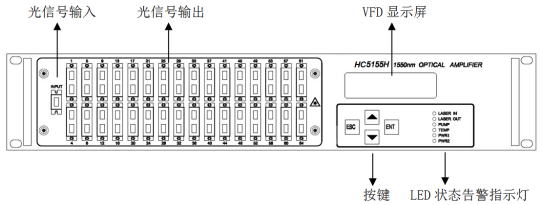

前面板

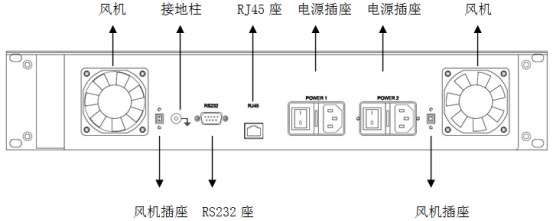

后面板
订购信息 HC－EDFA-5155H－A－B－C－D
|
A |
B |
C |
D |
|
输出路数 |
供电方式 |
光接口 |
是否带WDM |
|
8 16 32 64 |
A： 220V线性电源 B： 60V线性电源 C： 220V开关电源 D： 60V开关电源 E： 110V开关电源 F： 110V线性电源 G： DC48V开关电源 |
FA: FC/APC SA: SC/APC LA: LC/APC |
1、 带WDM 2、 不带WDM |
|
参数 |
单位 |
规格 |
|
输出光功率 |
dBm |
27～36 |
|
光输出路数 |
|
1～64 |
|
输入光功率 |
dBm |
-3～10 |
|
工作波长 |
nm |
1540～1560 |
|
输出光功率稳定度 |
dB |
<±0.2 |
|
偏振灵敏度 |
dB |
<0.2 |
|
偏振模式色散 |
PS |
<0.5 |
|
光反射损耗 |
dB |
≥45 |
|
C/N |
dB |
≥50 |
|
CSO |
dB |
≥63 |
|
CTB |
dB |
≥63 |
|
光纤连接器 |
|
FC/APC、SC/APC |
|
噪声系数 |
dB |
< 5.5(0dBm光输入) |
|
网管接口 |
|
RS232或RJ45 |
|
功耗 |
W |
≤ 100 |
|
工作电压 |
V |
110～240VAC或40～72VDC |
|
工作温度 |
℃ |
0～40 |
|
尺寸 |
mm |
482.6×505.5×88.9 |
