高带宽直调模拟射频光收发模块
高带宽直调模拟射频光收发模块（HC-ROF-HB系列）可实现高带宽射频信号在光纤中的远距离传输：发射端将射频信号转换成光信号，经过光纤传输，接收端再把光信号转换成射频信号。射频光纤传输链路具有低损、宽带、大动态以及安全保密的特性，广泛应用于远程天线、长距离模拟光纤通讯、跟踪、遥测及控制、微波延迟线、卫星地面站、雷达等领域。该系列产品专门针对射频传输领域推出一系列射频光纤传输产品，产品覆盖L、S、X、Ku等多个频段，采用紧凑金属铸造外壳，抗电磁干扰性好，工作带宽宽，带内平坦度好。
产品特点
L、S、X、Ku多个频端
工作波长1310nm/1550nm，
可选DWDM波长，多路复用
优异的RF响应平坦度
宽动态范围
收发分离/收发一体可选
应用范围
远程天线
长距离模拟光纤通讯
跟踪、遥测及控制（TT&C）
卫星地面站
电子对抗
微波雷达信号延迟

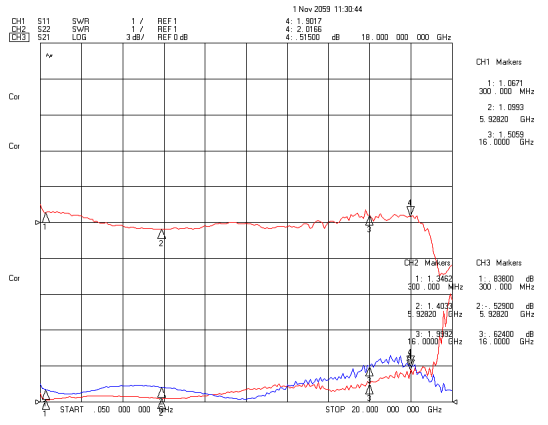

典型链路增益曲线图
结构框图

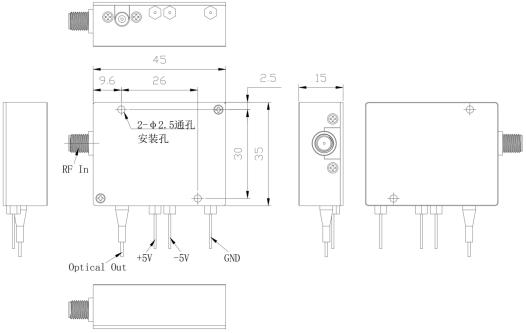

发射模块结构尺寸图

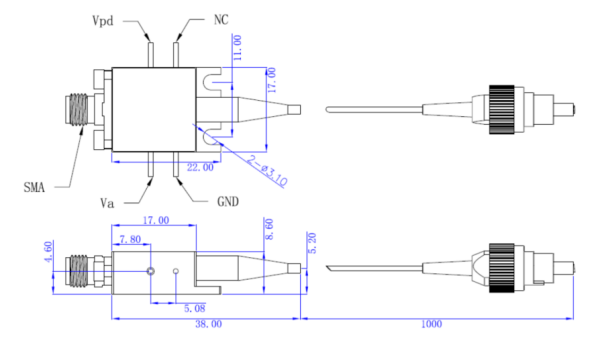

接收模块结构尺寸图
订购信息 ： HC - ROF-HB-A-B-C-D-E
|
A |
B |
C |
D |
E |
|
|
HB |
工作波长 |
工作频率 |
工作模式 |
光纤长度 |
光纤接头 |
|
HB:高带宽型 |
13：1310nm 15：1550nm DWDM/CWDM 波长请指定，如C33 |
10G：0.1~10GHz 18G：0.1~18GHz
|
TX：发射模块 RX：接收模块 |
05:50cm 10:100cm 15:150cm |
FP：FC/PC FA：FC/APC SP：SC/PC SA：SC/APC LP：LC/PC LA：LC/APC XX：用户指定 |
典型参数
|
参 数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
波长 |
l |
|
1550 |
|
nm |
|
|
发射端光源功率 |
Pop |
|
8 |
10 |
dBm |
|
|
发射端边摸抑制比 |
|
35 |
|
|
dB |
|
|
光隔离度 |
|
35 |
|
|
dB |
|
|
射频输入频率范围* |
f |
0.1 |
|
18 |
GHz |
|
|
射频输入1dB压缩点 |
PRF |
- |
10 |
|
dBm |
|
|
链路增益* |
G |
0 |
2 |
|
dB |
|
|
带内平坦度 |
R |
|
±1 |
±1.5 |
dB |
|
|
链路噪声系数* |
N |
45 |
48 |
50 |
dB |
|
|
射频输出谐波抑制比 |
|
|
40 |
|
dBc |
|
|
射频输出杂散抑制比 |
|
|
80 |
|
dBc |
|
|
输入/输出驻波比 |
VSWR |
|
1.5 |
2 |
dB |
|
|
射频信号接口 |
|
SMA |
||||
|
光信号接口 |
|
FC/APC |
||||
|
光纤类型 |
|
SMF |
||||
|
规格* |
|
发射 |
接收 |
|||
|
外形尺寸L x W x H* |
|
45mm*35mm*15mm |
38*17*9mm |
|||
|
电源要求* |
|
DC 5V |
DC ±5V |
|||
极限条件
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
最大输入射频功率 |
Pinrf |
dBm |
|
|
20 |
|
最大输入光功率 |
Pinop |
dBm |
|
|
|
|
工作电压 |
U |
V |
|
5 |
6 |
|
工作温度 |
Top |
ºC |
-45 |
|
70 |
|
储存温度 |
Tst |
ºC |
-50 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |
