色散补偿模块 通用版
封装样式
|
包装样式 |
尺寸 |
连接器 |
跳线 |
备注 |
|
3B#盒 |
235*235*40mm |
LC/UPC或指定 |
3.0mm缆；出线长度1±0.05m |
点胶固定光纤 |
|
Ф134x31mm |
FC/APC或指定 |
0.9mm缆，出线长度1±0.05m |
点胶固定光纤 |
|
|
27#盘 |
Ф134x31mm |
FC/APC或指定 |
0.9mm缆，出线长度1±0.05m |
点胶固定光纤 |

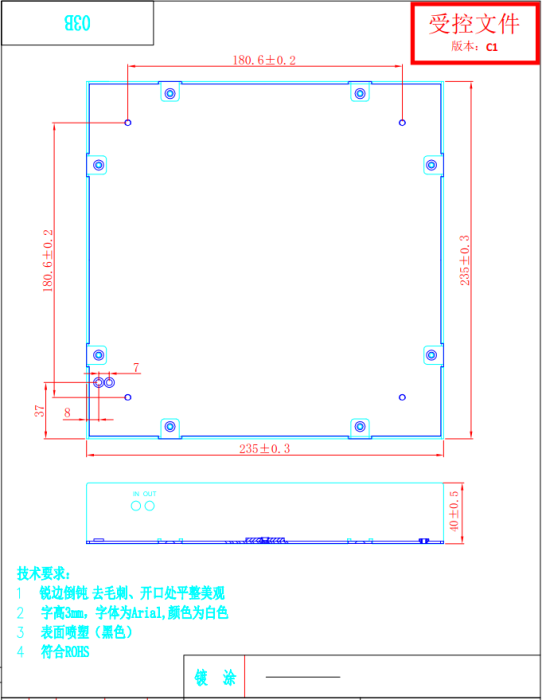

3B#盒体图纸
27#光纤盘结构图：
27C#光纤盘结构图：
订购信息：HC-ADCM-A-B-C-D-E-F
|
A |
B |
C |
D |
E |
F |
|
光纤类型 |
波长 |
补偿长度 |
连接头 |
封装样式 |
光纤类型编号 |
|
SM: 补偿 G.652 单模光纤
|
C:C波段 X:其他 |
010:10KM 020:20KM 030:30KM 040:40KM 050:50KM 060:60KM 070:70KM 080:80KM 085:85KM 090:90KM 095:95KM 100:100KM 105:105KM 110:110KM 115:115KM 120:120KM XXX:其他 |
00:None FP: FC/UPC FA: FC/APC SP: SC/UPC SA: SC/APC LP: LC/UPC LA: LC/APC X:其他 |
27： 27#光纤盘，无封装盒体 27C#光纤盘（通孔固定孔），无封装盒体 3B/3B：骨架型号/盒体型号 |
TD:TDCF光纤 SD:SDCF光纤 （大色散细径光纤） |
注：(1)80KM以下使用TDCF光纤,可适用骨架27#/27C#/3B#；
(2)85KM~105KM使用SDCF光纤(大色散细径光纤)，可适用于骨架27#/27C#/3B#；
85KM~105KM使用TDCF光纤，可适用于骨架3B#；
(3)110~120KM使用TDCF或者SDCF光纤，可适用于3B#；
(4)其他更长的补偿段长可适用3B#满足。
TDCF光纤，补偿10~80km
|
参数 |
ADCM-10 |
ADCM-20 |
ADCM-30 |
ADCM-40 |
ADCM-50 |
ADCM-60 |
ADCM-70 |
ADCM-80 |
|
光纤 |
TDCF |
|||||||
|
工作波长（nm） |
1525-1565 |
|||||||
|
色散@1545nm (ps/nm) |
-163±8 |
-326±10 |
-489±12 |
-653±13 |
-815±16 |
-981±19 |
-1144±22 |
-1307.5±26 |
|
插入损耗(dB) |
≤2.3 |
≤3.2 |
≤3.9 |
≤4.5 |
≤5.4 |
≤6.0 |
≤6.8 |
≤7.7 |
|
偏振模色散(ps) |
≤0.2 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.5 |
≤0.5 |
≤0.6 |
≤0.6 |
|
偏振相关损耗(dB) |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
|
注入最大光功率(dBm) |
≤23 |
|||||||
|
匹配封装 |
27#盘/27C#(通孔)盘/3B盒 |
|||||||
TDCF光纤，补偿85~120km
|
参数 |
ADCM-85 |
ADCM-90 |
ADCM-95 |
ADCM-100 |
ADCM-105 |
ADCM-110 |
ADCM-115 |
ADCM-120 |
|
光纤 |
TDCF |
|||||||
|
工作波长（nm） |
1525-1565 |
|||||||
|
色散@1545nm (ps/nm) |
-1389±27 |
-1471±29 |
-1553±31 |
-1635±33 |
-1717±35 |
-1800±36 |
-1881±38 |
-1964±40 |
|
插入损耗(dB) |
≤7.8 |
≤8.2 |
≤8.6 |
≤8.9 |
≤9.3 |
≤9.7 |
≤9.9 |
≤10.2 |
|
偏振模色散(ps) |
≤0.8 |
≤0.85 |
≤0.9 |
≤1.0 |
≤1.05 |
≤1.1 |
≤1.15 |
≤1.2 |
|
偏振相关损耗(dB) |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
|
注入最大光功率(dBm) |
≤23 |
|||||||
|
匹配封装 |
3B盒 |
|||||||
SDCF光纤，补偿85~120km
|
参数 |
ADCM-85 |
ADCM-90 |
ADCM-95 |
ADCM-100 |
ADCM-105 |
ADCM-110 |
ADCM-115 |
ADCM-120 |
|
光纤 |
SDCF |
|||||||
|
工作波长（nm） |
1525-1565 |
|||||||
|
色散@1545nm (ps/nm) |
-1389±27 |
-1471±29 |
-1553±31 |
-1635±33 |
-1717±35 |
-1800±36 |
-1881±38 |
-1964±40 |
|
插入损耗(dB) |
≤6.2 |
≤6.4 |
≤6.7 |
≤7.0 |
≤7.3 |
≤7.6 |
≤7.8 |
≤8.1 |
|
偏振模色散(ps) |
≤0.7 |
≤0.7 |
≤0.7 |
≤0.8 |
≤0.8 |
≤0.9 |
≤1.0 |
≤1.0 |
|
偏振相关损耗(dB) |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
|
匹配封装 |
27#盘/27C#(通孔)盘 |
3B盒 |
||||||
|
注入最大光功率(dBm) |
≤23 |
|||||||
注：(1)插入损耗为应用波段(1525nm-1565nm)内的最大值。
(2)偏振模色散为在波段内用琼斯矩阵法测量的平均差分群时延。
(3)其他补偿长度的模块可根据要求提供。
非线性特性
|
参数 |
最小值 |
最大值 |
|
布里渊散射域值 (dBm) |
4 |
- |
|
非线性系数(n2/Aeff) (W-1) |
- |
1.4*10-9 |
|
有效面积(Aeff) (um2) |
20 |
|
|
最大光功率注入 (dBm) |
23 |
|
环境特性
|
项目 |
最小值 |
最大值 |
|
使用温度范围 |
-5℃ |
70℃ |
|
存储温度范围 |
-40℃ |
85℃ |
|
环境/可靠性测试 |
符合Telcordia GR-2854和GR-1221标准 |
|
