矩阵光开关4×8模块
M×N，可定制
全光交叉光路模块
产品特点
低插入损耗 波长范围宽
低串扰
高稳定性和可靠性
模块化设计
应用范围
实验室研发
系统监测
配置OADM
多路光监测
远程光纤监控系统

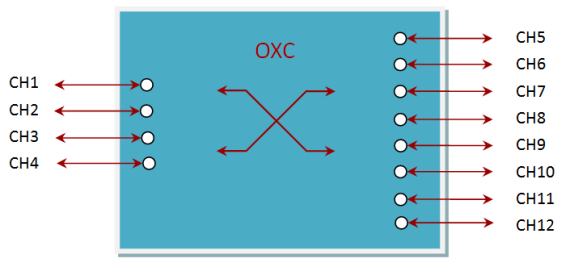

光路示意图
CH1~CH12共12个端口，可以实现任意两个端口互通，如CH1可以跟CH2~CH12任意端口通光
外形尺寸L×W×H (mm)
性能参数
|
型 号 |
FSW-4X8 |
|
测试波长 |
1550nm |
|
插入损耗 |
≤1.5dB |
|
重复性 |
≤0.05dB |
|
串扰 |
≥60dB |
|
回波损耗 |
≥55dB |
|
切换时间 |
≤10ms（相邻通道） |
|
切换寿命 |
≥107 |
|
光纤类型 |
SM-9/125，900um松套管 |
|
出纤长度 |
0.5m±0.01m |
|
接口类型 |
LC/UPC |
|
控制接口 |
UART(RS232)，引线长0.5米 |
|
工作电压 |
+5V |
|
模块功耗 |
≤80W |
|
工作温度 |
-20 ~ 60 °C |
|
存储温度 |
-40 ~ 70 °C |
|
尺寸 |
390mm×270mm×38mm |
管脚定义
|
Pin# |
Signal name |
Type |
Description |
|
A1 |
VCC |
Power |
+5VDC , Digital power supply |
|
A2 |
GND |
Power |
Digital ground |
|
1 |
NC |
NC |
悬空 |
|
2 |
NC |
NC |
悬空 |
|
3 |
RX |
Input（RS232） |
数据接收 |
|
4 |
TX |
Output（RS232） |
数据发送 |
|
5 |
GND |
Power |
Digital ground |
