矩阵光开关20×20 全通
机架20×20全通光开关
产品简介
光开关是一种光路控制器件，起着控制光路和转换光路的作用。在光通信应用中具有重要作用。 光开关主要应用于：光传输系统中的多路光监控、LAN多光源/探测器自动换接以及光传感多点动态监测系统；光测试系统中用于光纤、光器件、网络和野外工程光缆测试；光器件装调。
产品特点
（1）、具有插入损耗小，切换速度快等特点。
（2）、可通过串网口指令方式进行光路切换设置。
光路示意图

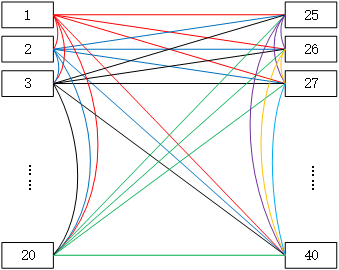

20×20光开关内部光路示意图
2路光衰减内部光路示意图
性能参数
|
型 号 |
FSW-20X20 |
|
工作波长 |
1260 ～ 1610nm |
|
测试波长 |
1310/1550nm |
|
VOA衰减范围 |
0 ～ 40dB（不含插入损耗） |
|
功率检测范围 |
+23 ~ -50dBm |
|
准确度 |
≤±0.2dB |
|
插入损耗 |
≤3.0dB |
|
通道一致性 |
≤1.2dB（同一波长） |
|
重 复 性 |
≤±0.1 dB |
|
回波损耗 |
≥45dB |
|
串 扰 |
≥45dB |
|
波长相关损耗 |
≤0.50dB |
|
偏振相关损耗 |
≤0.15dB |
|
切换时间 |
≤50ms |
|
光纤类型 |
SM（9/125um） |
|
连接器形式 |
SC/PC |
|
监控端口 |
RJ45、RS-232 |
|
工作电源 |
AC: 85 ～ 264 V（50/60Hz）或 DC: 36 ～ 72 V |
|
工作温度 |
-10 ～ + 55℃ |
|
存储温度 |
-40 ～ + 80°C |
|
机箱类型 |
19英寸标准2U机架（483×350×89mm） |
