小型光开关MINI 1×2
产品特点
低插入损耗
波长范围宽
低串扰
结构紧凑
切换速度快
应用范围
无源光网络
光保护系统
测量系统
网络监控

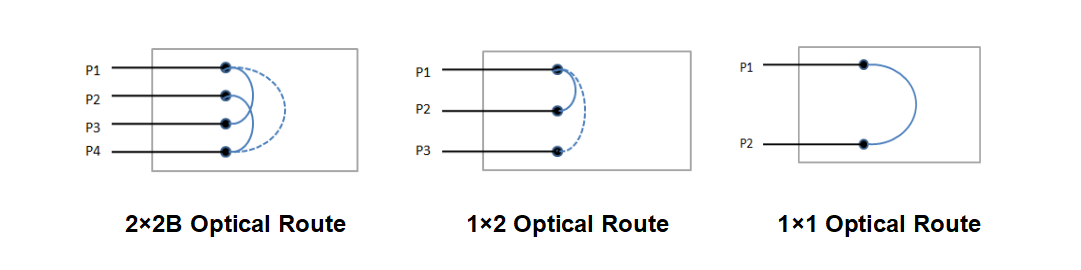

光路示意图

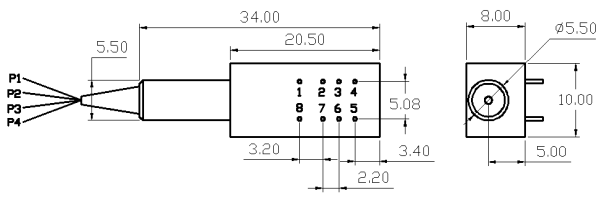

外形尺寸
订购信息 HC-OSW-MINI1×2-A-B-C-D-E-F-G
|
A |
B |
C |
D |
E |
F |
G |
|
型号 |
测试波长 |
开关类型 |
光纤类型 |
光纤直径 |
光纤长度 |
连接头类型 |
|
M1×1 |
850: 850nm |
5L: 自锁 |
SM: 单模9/125 |
025: Φ0.25mm |
05: 0.5m |
00: None |
|
M1×2 |
1310: 1310nm |
5N: 非自锁 |
M1: 多模50/125 |
09: Φ0.9mm |
10: 1.0m |
FP: FC/UPC |
|
M2×2B |
1550: 1550nm |
|
M2: 多模62.5/125 |
X: 其他 |
15: 1.5m |
FA: FC/APC |
|
|
D: 1310/1550nm |
|
X: 其他 |
|
X: 其他 |
SP: SC/UPC |
|
|
X: 其他 |
|
|
|
|
SA: SC/APC |
|
|
|
|
|
|
|
LP: LC/UPC |
|
|
|
|
|
|
|
LA: LC/APC |
|
|
|
|
|
|
|
X: 其他 |
|
参数 |
单位 |
HC-OSW- MINI 1×2 |
|
|
工作波长 |
nm |
SM:1260~1620 |
MM:850±40 |
|
测试波长 |
nm |
1310 / 1550 |
850 |
|
插入损耗(IL) |
dB |
≤1.0（典型值：0.8） |
|
|
波长相关损耗(WDL) |
dB |
≤0.25 |
|
|
温度相关损耗(TDL) |
dB |
≤0.2 |
|
|
偏振相关损耗(PDL) |
dB |
≤0.05 |
|
|
回波损耗(RL) |
dB |
SM≥50，MM≥30 |
|
|
串扰(CT) |
dB |
SM≥55，MM≥35 |
|
|
重复性 |
dB |
≤±0.02 |
|
|
切换速度 |
ms |
≤8 |
|
|
切换次数 |
times |
≥10 million |
|
|
工作电压 |
V |
5.0 |
|
|
承受光功率 |
mw |
≤500 |
|
|
工作温度 |
℃ |
-40~+70 |
|
|
储存温度 |
℃ |
-40~+85 |
|
|
工作湿度 |
℃ |
5~95 |
|
|
封装尺寸 |
mm |
L20.5xW10xH8.0(±0.2) |
|
|
备注:1.所有参数均在室温工作环境下测试。 |
|||
|
2.所有参数均不包括连接头插入损耗，每对连接头增加0.3dB损耗。 |
|||
驱动管脚定义
|
Type |
Optical Route |
Electric Drive |
State Sensor |
|||||
|
Pin 1 |
Pin 8 |
Pin 2-3 |
Pin 3-4 |
Pin 5-6 |
Pin 6-7 |
|||
|
2×2 |
Latching |
P1（black）-P4(blue) |
GND |
V+ |
Close |
Open |
Open |
Close |
|
P1（black）-P3(white)、P2(red)-P4(blue) |
V＋ |
GND |
Open |
Close |
Close |
Open |
||
|
Non-latching |
P1（black）-P4(blue) |
-- |
-- |
Close |
Open |
Open |
Close |
|
|
P1（black）-P3(white)、P2(red)-P4(blue) |
V+ |
GND |
Open |
Close |
Close |
Open |
||
|
1×2 |
Latching |
P1（black）-P3(blue) |
GND |
V+ |
Close |
Open |
Open |
Close |
|
P1（black）-P2(white) |
V＋ |
GND |
Open |
Close |
Close |
Open |
||
|
Non-latching |
P1（black）-P3(blue) |
-- |
-- |
Close |
Open |
Open |
Close |
|
|
P1（black）-P2(white) |
V+ |
GND |
Open |
Close |
Close |
Open |
||
|
1×1 |
Latching |
Non-light |
GND |
V+ |
Close |
Open |
Open |
Close |
|
P1（black）-P2(white) |
V＋ |
GND |
Open |
Close |
Close |
Open |
||
|
Non-latching |
Non-light |
-- |
-- |
Close |
Open |
Open |
Close |
|
|
P1（black）-P2(white) |
V+ |
GND |
Open |
Close |
Close |
Open |
||
