光衰减器 保偏MEMS VOA
产品特点
钢管式小型封装
低插损，低WDL/PDL
响应速度快
高可靠性和高稳定性
应用范围
功率控制与均衡
EDFA的增益斜率控制
WDM波分系统
光测试仪表
遵循标准
Telcordia GR-1221
Telcordia GR-1073
衰减曲线
Bright
Dark
MEMS VOA温度衰减曲线：横坐标为电压(V)，纵指标为VOA的衰减值(dB)。
图中以不同颜色分别表示-40°、-20°、0°、25°、70°、85°时VOA的衰减曲线。

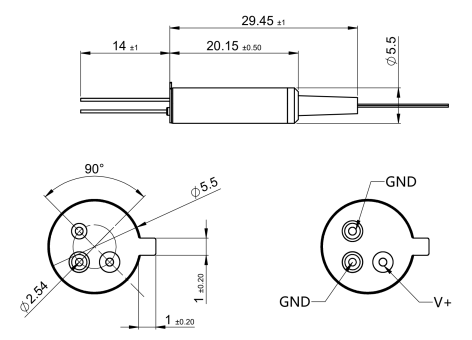

封装尺寸
订购信息 HC-PMVOA-A-B-C-D-E-F
|
A |
B |
C |
D |
E |
F |
|
波长 |
衰减类型 |
衰减范围 |
光纤直径 |
光纤长度 |
连接头类型 |
|
15:1550nm |
B:Bright |
25:min.25dB |
025:Φ0.25mm |
05: 0.5m |
00: None |
|
X:其他 |
D:Dark |
30:min.30dB |
09:Φ0.9mm |
10: 1.0m |
FP: FC/UPC |
|
|
|
X:其他 |
X:其他 |
15: 1.5m |
FA: FC/APC |
|
|
|
|
|
X: 其他 |
SP: SC/UPC |
|
|
|
|
|
|
SA: SC/APC |
|
|
|
|
|
|
LP: LC/UPC |
|
|
|
|
|
|
LA: LC/APC |
|
|
|
|
|
|
X: 其他 |
性能参数
|
参数 |
单位 |
PM MEMS VOA |
|
衰减类型 |
|
Bright or Dark |
|
工作波长 |
nm |
1550 |
|
衰减范围 消光比 |
dB
dB |
≥30
≥18 |
|
响应时间 |
ms |
≤8 |
|
插入损耗 |
dB |
≤0.7 |
|
回波损耗 |
dB |
≥50 |
|
驱动电源 |
V |
≤8 |
|
最大光功率 |
mW |
≤500 |
|
工作温度 |
°C |
-20 ~ +85 |
|
存储温度 |
°C |
-40 ~ +85 |
|
封装尺寸 |
mm |
Φ5.5×20.15 |
1.所有参数均在室温工作环境下测试；
2.所有参数均不包括连接头插入损耗。
