窄线宽半导体激光器
产品介绍
窄线宽半导体激光器采用外腔结构可以大幅度压窄激光线宽，能够提供高稳定、低噪声、窄线宽的保偏光源输出。该系列可提供覆盖DWDM波段的器件级和模块级产品。
产品特点
线宽窄，可调谐
高输出功率
低相位噪声
内置TEC和背光监测
应用范围
相干光通信
星间激光链路
激光雷达
光纤传感

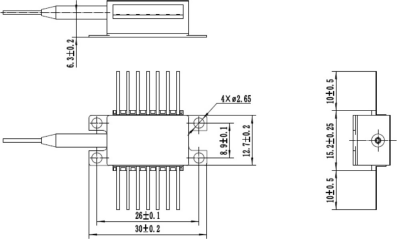

尺寸（单位mm）
订购信息
|
产品名称 |
产品型号（10kHz） |
产品型号（5kHz） |
|||||
|
窄线宽半导体激光器 |
HC-NLLD-xx10-A01 |
HC-NLLD-xx05-A01 |
|||||
|
备注： 可选Cxx—ITU 通道波长 |
|||||||
|
C18 |
1563.05 |
C28 |
1554.94 |
C38 |
1546.92 |
||
|
C19 |
1562.23 |
C29 |
1554.13 |
C39 |
1546.12 |
||
|
C20 |
1561.42 |
C30 |
1553.33 |
C40 |
1545.32 |
||
|
C21 |
1560.61 |
C31 |
1552.52 |
C41 |
1544.53 |
||
|
C22 |
1559.79 |
C32 |
1551.72 |
C42 |
1543.73 |
||
|
C23 |
1558.98 |
C33 |
1550.92 |
C43 |
1542.94 |
||
|
C24 |
1558.17 |
C34 |
1550.12 |
C44 |
1542.14 |
||
|
C25 |
1557.36 |
C35 |
1549.32 |
C45 |
1541.35 |
||
|
C26 |
1556.55 |
C36 |
1548.51 |
C46 |
1540.56 |
||
|
C27 |
1555.75 |
C37 |
1547.72 |
C47 |
1539.77 |
||
光电特性
|
参数 |
备注 |
最小值 |
典型值 |
最大值 |
单位 |
|
线宽 |
基于Lorentz线宽模型 |
1 |
5 |
10 |
kHz |
|
输出光功率 |
CW |
— |
10 |
20 |
mW |
|
阈值电流 |
@Tset |
— |
40 |
50 |
mA |
|
偏置电流 |
CW，@Pout |
— |
160 |
220 |
mA |
|
正向电压 |
CW，@100mA |
— |
1.6 |
2 |
V |
|
中心波长 |
符合ITU通道， ±40pm |
1530 |
1550.12 |
1565 |
nm |
|
边模抑制比 |
CW，@Pout |
65 |
75 |
— |
dB |
|
波长无跳模调谐范围 |
热调谐，即通过改变TEC 温度 |
— |
±30 |
±50 |
pm |
|
相对强度噪声
|
>1kHz |
— |
-155 |
-140 |
dB/Hz
|
|
>500kHz |
-155 |
— |
— |
||
|
相位噪声 |
@10Hz |
123 |
41 |
20 |
μrad/rt-Hz@1mOPD |
|
@200Hz |
22 |
8 |
4 |
||
|
偏振消光比 |
慢轴对准 |
20 |
25 |
— |
dB |
|
背光PD电流 |
Pout |
0.05 |
— |
1 |
mA |
|
光隔离度 |
— |
— |
30 |
— |
dB |
绝对最大值
|
参数 |
最小值 |
最大值 |
单位 |
|
工作温度 |
-15 |
50 |
℃ |
|
存储温度 |
-40 |
85 |
℃ |
|
LD反向偏压 |
— |
2 |
V |
|
LD正向电流 |
— |
250 |
mA |
|
TEC电压 |
— |
4.0 |
V |
|
TEC电流 |
— |
1.5 |
A |
|
ESD |
— |
500 |
V |
光纤特性
|
参数 |
规格 |
|
光纤类型 |
保偏光纤 |
|
光纤长度 |
1.0±0.1m |
|
光纤直径 |
0.9mm包层 |
|
光纤接口 |
FC/APC |
