磁光开关1×4M
产品特点
低插入损耗
结构紧凑
us级切换速度
超低功耗
应用范围
无源光网络
光保护系统
测量系统
网络监控

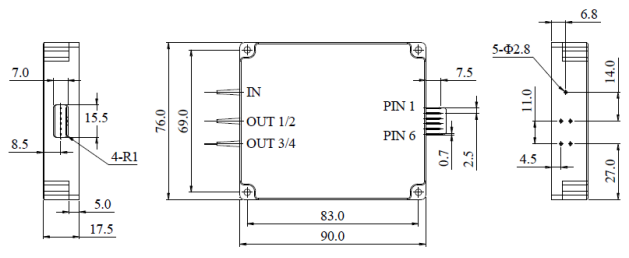

外形尺寸(mm)
订购信息 ：HC-MO-1×4M -A-B-C-D-E-F
|
A |
B |
C |
D |
E |
F |
|
工作模式 |
切换速度 |
工作波长 |
光纤类型 |
光纤长度 |
连接头类型 |
|
1.Regular 2. Bidirectional
|
1.200~400us
|
1.CBand1525~1565 nm 2. L Band 1565-1615 nm 3. C & L Band 4. Others
|
1.250μm fiber 2. 900μm fiber 3. Others |
1.0.5 +/- 0.1 m 2. 1.0 +/- 0.1 m 3. Others |
0.No Connector 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Others |
|
Item |
Unit |
Parameters |
Notes |
|
|
不可逆 |
可逆 |
|||
|
波长范围 |
nm |
1525 ~ 1565 |
|
|
|
插入损耗 |
dB |
1.8 (Typ.); 2.2 (Max.) |
2.0 (Typ.); 2.4 (Max.) |
|
|
偏振相关损耗 |
dB |
0.2 (Typ.); 0.3(Max.) |
|
|
|
回损 |
dB |
40 |
30 |
|
|
串扰 |
dB |
40 |
35 |
|
|
偏振模式色散 |
ps |
0.2 |
|
|
|
重复性 |
dB |
+/- 0.01 |
|
|
|
持续性 |
cycles |
> 30 Billions |
|
|
|
切换速度 |
μs |
200 ~ 400 |
|
|
|
工作温度 |
°C |
-5 ~ 70 |
|
|
|
存储温度 |
°C |
-40 ~ 85 |
|
|
|
光功率 |
mW |
500 |
|
|
|
尺寸( L×W×H ) |
mm |
90×76×17.5 |
|
|
*. 所有规格的损耗不包括连接头的损耗，并且不包括在特殊环境下的损耗.
驱动管脚定义
|
Pin No. |
Pin1 |
Pin2 |
Pin3 |
Pin4 |
Pin5 |
Pin6 |
|
Definition |
VCC |
GND |
Ctrl 0 |
Ctrl 1 |
NA |
NA |
控制信号和切换状态
Table1: Pin control signal corresponding to switching status for unidirectional switch
|
Ctrl 0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
|
Ctrl 1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
|
Optical Path |
IN→OUT 1 |
IN→OUT 2 |
IN→OUT 3 |
IN→OUT 4 |
OUT4→IN |
OUT3→IN |
OUT2→IN |
OUT1→IN |
Table2: Pin control signal corresponding to switching status for bidirectional switch
|
Ctrl 0 |
0 |
0 |
1 |
1 |
|
Ctrl 1 |
0 |
1 |
0 |
1 |
|
Optical Path |
IN←→OUT 1 |
IN←→OUT 2 |
IN←→OUT 3 |
IN←→OUT 4 |
电控参数
|
Parameter参数 |
Specification规格 |
Unit单位 |
|
Switching Speed切换速度 |
200~400 |
μs |
|
Switching Voltage(VCC)开关电压 |
5 (+/-5%) |
V |
|
Switching Current 开关电流 |
< 200 |
mA |
|
Pulse Width(typical) 脉冲宽度 |
1000 |
μs |
|
Claim Frequency频率 |
<800 |
Hz |
备注：超过此驱动电压会损坏器件。
