OCS光交换机MEMS技术方案

一、方案概述

OCS（Optical Circuit Switching，光电路交换）光交换机MEMS（Micro-Electro-Mechanical Systems，微机电系统）技术方案是一种基于微机械反射镜阵列实现光信号路径切换的高性能光交换解决方案。该方案利用MEMS技术的微型化、低功耗和高可靠性特点，通过精确控制微反射镜的角度偏转，实现光信号在不同端口间的无阻塞、低损耗路由，适用于数据中心、通信骨干网等对带宽、时延和能耗有严苛要求的场景。

二、技术原理

MEMS微反射镜阵列结构：核心部件为二维MEMS微反射镜阵列，每个微反射镜单元尺寸通常在微米量级，可独立通过静电、电磁或电压驱动方式绕两个正交轴旋转，实现对入射光方向的精确控制。反射镜表面镀有高反射率介质膜，以确保光信号的低插入损耗。如图：图一

图一

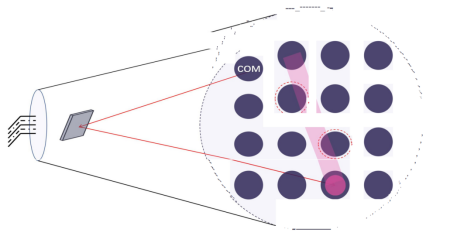

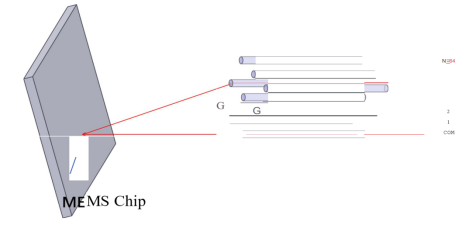

2. 光路切换机制：输入光信号经准直透镜入射至MEMS反射镜阵列，通过控制特定输入端口对应的微反射镜旋转至预设角度，将光信号反射至目标输出端口对应的微反射镜，再经其二次反射后由聚焦透镜耦合至输出光纤，完成光路的端到端切换。整个过程中，光信号无需经过光电/电光转换，实现“全光”交换。如图：图二和图三

图二

图三

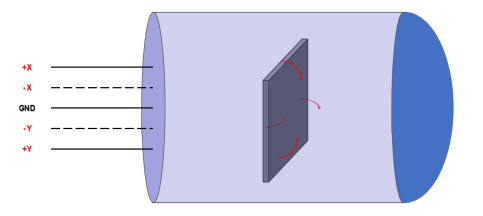

3. 驱动与控制技术：采用电压驱动作为主流方案，通过在反射镜与驱动电极间施加电压产生静电力，驱动反射镜偏转；控制模块通过高精度ADC/DAC实现对反射镜角度的闭环反馈控制，确保偏转角度的准确性（可达微弧度级）和长期稳定性，支持快速切换响应（切换时间通常在毫秒级）。如图：图四

图四

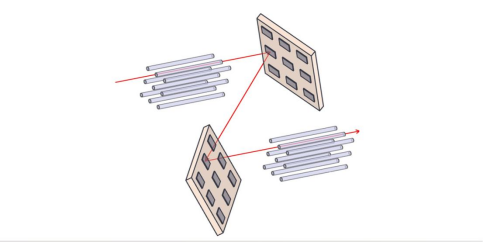

4. 3D MEMS三维空间阵列结构：用可精确偏转的微型反射镜，改变光束的传播方向，将其从任意输入端口引导至任意输出端口。用最简洁的机械运动，实现N×N端口的无阻塞全光交换。如图：图五

图五

三、核心性能指标

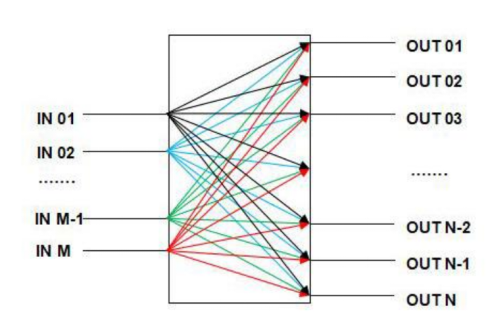

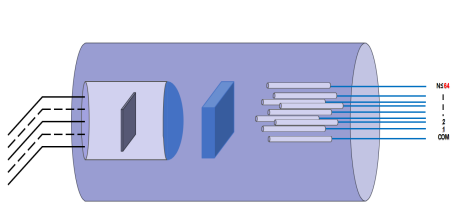

1. 端口规模：支持1×N、N×N等多种端口配置，通过扩展MEMS阵列规模可实现数百甚至数千端口的交换容量，满足大型数据中心和骨干网的需求。光路原理如图：图六

图六

2. 插入损耗：单路典型插入损耗<1.0dB，主要来源于光学元件（透镜、反射镜）的散射、吸收及对准偏差，通过优化光学设计和MEMS加工工艺可进一步降低。

3. 串扰：相邻信道间串扰<50dB，得益于MEMS反射镜的高角度分辨率和光学系统的隔离设计，有效避免信号间的干扰。

4. 切换时间：从几毫秒到几十毫秒。

5. 可靠性与寿命：MEMS反射镜的机械动作寿命可达数十亿次以上，工业级工作温度范围宽（-40℃~85℃），支持长期稳定运行。

四、关键技术挑战与解决方案

1. 大规模阵列的光学对准：挑战在于多端口光信号与MEMS反射镜的精确对准，解决方案采用高精度光刻和微装配技术，结合自动化光学对准平台，实现批量生产中的高效对准；同时引入自适应光学补偿算法，实时校正温度漂移和机械应力导致的对准偏差。

2. MEMS反射镜的稳定性：外界振动、温度变化易导致反射镜角度漂移，解决方案通过采用硅基MEMS材料（如单晶硅）的低膨胀系数特性，结合封装结构的减震设计，以及闭环反馈控制算法（如PID控制），实现纳米级角度稳定性控制。

3. 散热与功耗优化：静电驱动功耗较低（微瓦至毫瓦级），但大规模阵列的控制电路存在散热问题，解决方案采用低功耗CMOS驱动芯片集成，优化封装结构的热传导路径，确保设备在高负载下的稳定工作。

五、应用场景

1. 数据中心光互联：作为核心光交换节点，实现服务器集群间、机架间的高速光信号路由，替代传统电学交换机，降低功耗（相比电学交换可节能30%~50%）并提升带宽（支持100G/400G/800G乃至T级光信号传输）。

2. 通信骨干网与城域网：用于动态光路径调度，根据业务流量需求实时调整光链路，优化网络资源利用率，支持ASON（自动交换光网络）的智能化管理。

3. 高性能计算（HPC）：为超级计算机内部的多节点光互连提供低时延、高带宽的交换通道，满足海量数据并行计算的通信需求。

4. 测试测量领域：作为可编程光开关矩阵，用于光通信器件的多通道测试，简化测试系统架构，提高测试效率。

六、方案优势

1. 全光透明性：对光信号的调制格式、波长、速率透明，支持从传统TDM到新兴相干光通信、量子通信等多种信号类型，未来可无缝兼容更高带宽的光传输技术。

2. 低功耗与绿色节能：相比基于电交换的设备，省去光电转换环节，功耗降低60%以上，符合“双碳”目标下数据中心和通信网络的节能需求。

3. 高可靠性与长寿命：MEMS器件采用半导体工艺批量生产，一致性好，机械结构简单，无易损部件，大幅提升设备的运行可靠性和维护周期。

4. 可扩展性强：通过拼接多个MEMS芯片或采用三维集成技术，可灵活扩展端口数量和交换容量，且成本随规模扩大呈线性增长，具有良好的性价比。

七、实施方案与工程化考量

1. MEMS芯片设计与制造：与专业MEMS代工厂合作，采用标准CMOS兼容工艺（如表面微加工或体硅微加工技术）完成反射镜阵列、驱动电极和锚定结构的制造，关键工艺包括光刻、蚀刻、镀膜（如金或银反射膜）等，确保芯片良率>95%。

2. 光学系统集成：采用微光学元件（如微透镜阵列、光纤阵列）与MEMS芯片进行混合集成，通过无源对准（如焊球、定位槽）或有源对准技术实现高精度光路耦合，封装采用密封腔体结构，防止灰尘和湿度对光学性能的影响。

3. 控制与管理系统开发：基于FPGA或ASIC芯片开发专用控制模块，集成角度控制算法、电源管理、通信接口（如PCIe、以太网），支持SNMP、OpenFlow等协议，实现与上层网络管理系统的无缝对接，提供远程配置、状态监控和故障诊断功能。

4. 测试与验证：搭建专业光学测试平台，对插入损耗、串扰、切换时间等关键指标进行全参数测试；进行环境可靠性测试（高低温循环、振动、冲击）和长期老化试验，确保方案满足商用化要求。

八、未来发展趋势

1. 更高端口密度：通过MEMS工艺创新（如3D堆叠MEMS）和纳米光子学技术结合，实现单芯片上更大规模的反射镜阵列，突破千端口级交换容量。

2. 更低功耗与更快切换：开发新型驱动机制（如电磁-静电混合驱动），进一步降低驱动电压和功耗，同时将切换时间缩短至亚微秒级，满足超高速动态光网络需求。

3. 智能化与软件定义：集成AI算法实现流量预测和自动路径优化，支持SDN（软件定义网络）架构下的可编程光交换，提升网络的灵活性和智能化水平。

4. 与量子通信融合：利用MEMS光开关的低损耗和高稳定性，作为量子密钥分发（QKD）网络中的核心交换节点，支持量子态的高效路由，推动量子通信的实用化。

九、我司（桂林恒创光电科技有限公司）在OCS方案中的产品

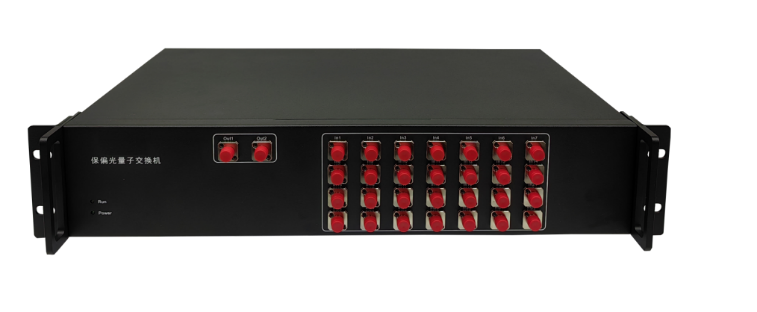

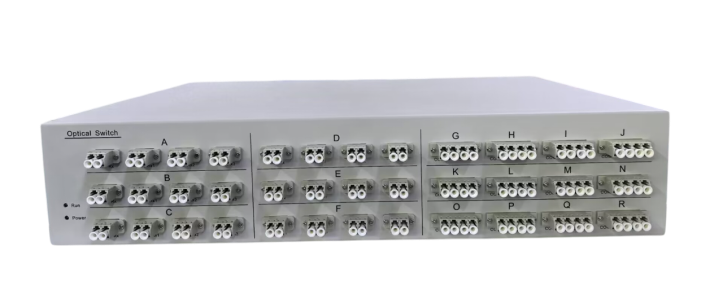

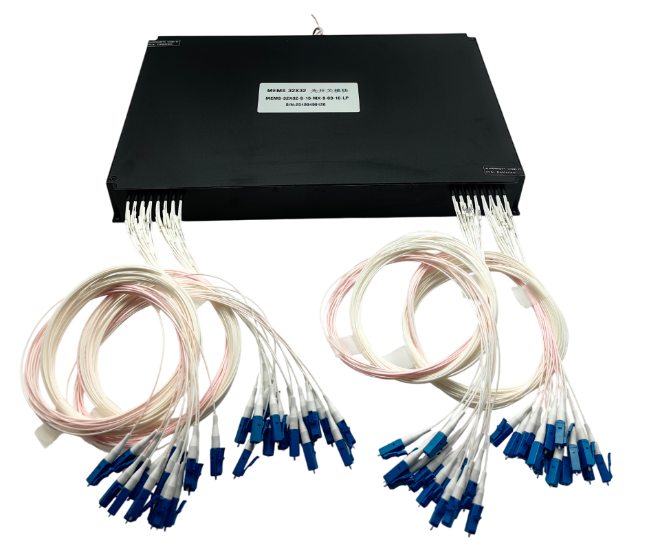

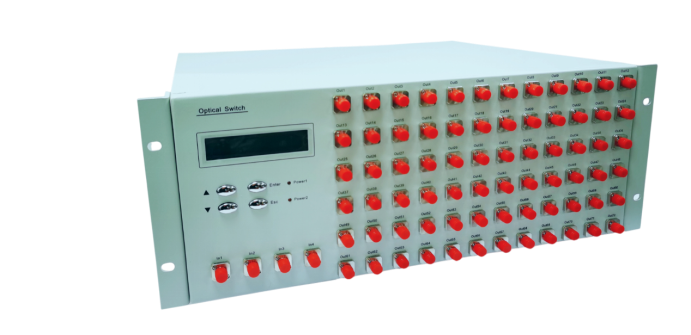

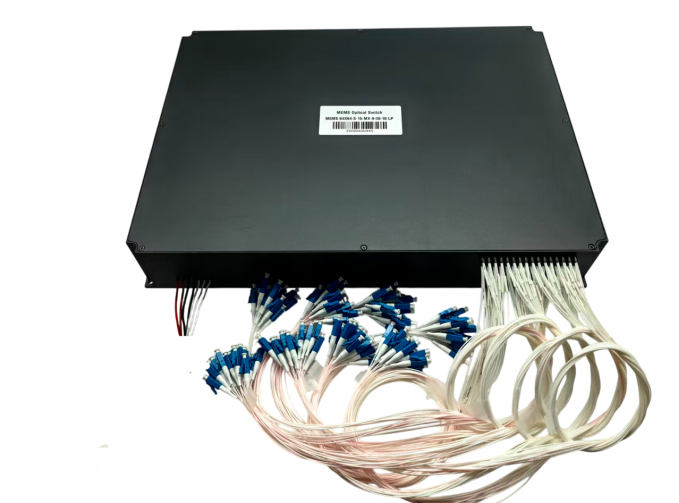

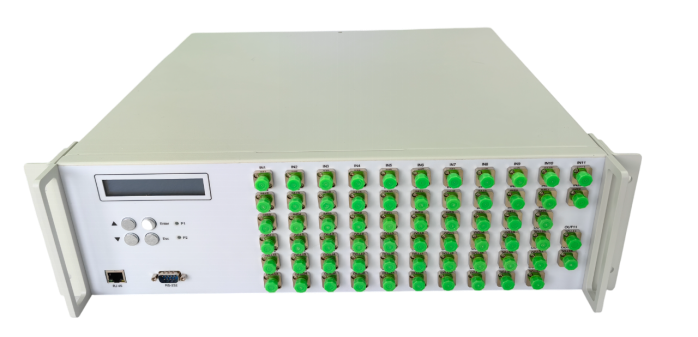

桂林恒创光电科技有限公司是以光通信、物联网、数据中心为核心发展业务，专注于通信器件、集成设备等产品的研发、生产和销售，并为通信/数据等领域提供一站式整体解决方案。OCS（Optical Circuit Switching，光电路交换）光交换机支持M×N任意光路搭配、特殊波长、集成波分、集成功率监测等多种定制化方案。产品实物图如图：图七、八、九、十、十一、十二
