机架式光开关4×3
M×N，可定制

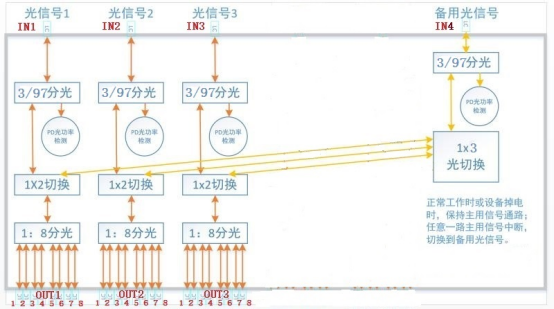

内部光路图
4×3光开关内部光路示意图
出厂缺省配置
|
项目 |
出厂默认配置 |
备注 |
|
IN1-IN4波长 |
1550nm |
|
|
IN1-IN3切换阈值 |
-30.00dBm |
|
|
自动恢复对通 |
开启 |
|
|
自动恢复对通延时 |
0秒 |
自动恢复对通延时为0秒 |
|
手动模式返回自动模式时间 |
30分钟 |
设置范围是0000～9999分钟，0000分钟表示不返回 |
|
设备地址 |
01 |
|
|
开机延时 |
0秒 |
|
|
波特率设置 |
115200 |
8位数据位，1位停止位，无奇偶校验。 |
性能参数
|
型 号 |
OXC-4×3-1U |
|
工作波长 |
1310nm / 1550 nm |
|
测试波长 |
1310nm / 1550 nm |
|
插入损耗 |
MAX≤15 dB |
|
重 复 性 |
≤±0.05 dB |
|
回波损耗 |
≥50dB |
|
串 扰 |
≥55dB |
|
光功率监测范围 |
-50 dBm ～ +23 dBm |
|
光功率分辨率 |
0.01dB |
|
光功率测量精度 |
≤0.5 dB（+23 dBm ～ -40dBm ） |
|
≤1.0 dB（-40 dBm ～ -50dBm ） |
|
|
波长相关损耗 |
≤0.4 |
|
偏振相关损耗 |
≤0.2 |
|
光纤类型 |
SM（9/125um） |
|
连接器形式 |
LC/PC |
|
监控端口 |
RS-232 |
|
工作电源 |
AC: 220 V（50/60Hz） |
|
工作温度 |
-20 ～ + 60℃ |
|
存储温度 |
-40 ～ + 80°C |
|
机箱类型 |
19英寸标准1U机架（483×303×44mm） |
