光分路器 常规型
产品特点
低插损
各种分光比
抗环境变化
应用范围
光纤通信系统
CATV FTTH
光纤传感
局域网

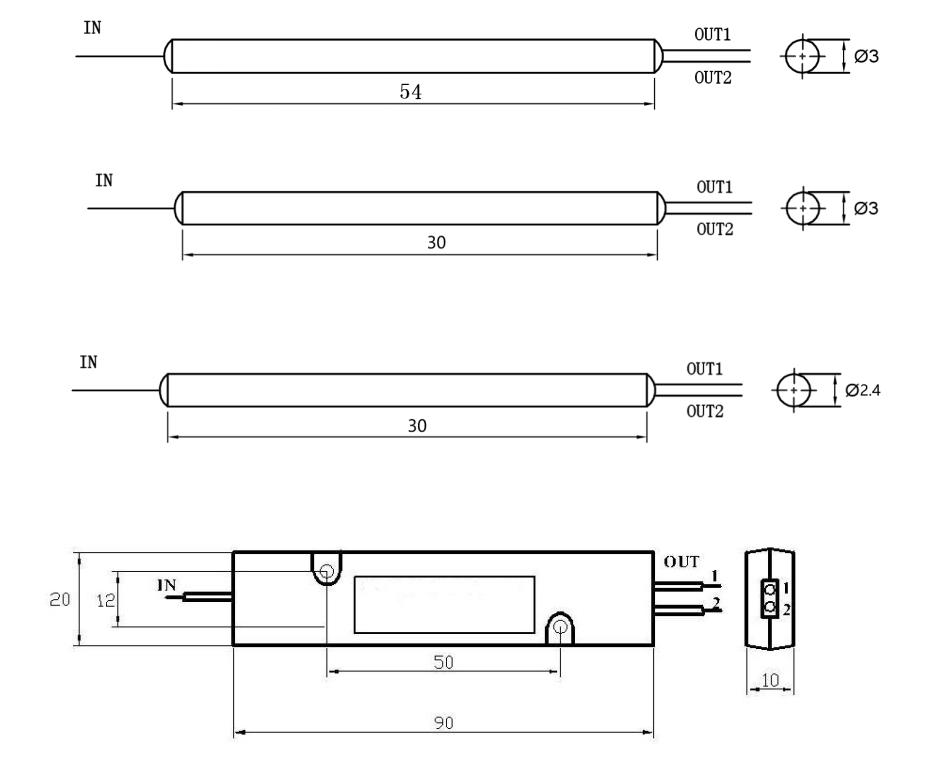

封装尺寸(mm)
订购信息 HC－SPL－A－B－C－D－E－F－G
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
模式 |
等级 |
波长 |
封装尺寸 |
分光比 |
光纤类型 |
光纤外径 |
光纤长度 |
连接头 |
|
S: 单窗 D: 双窗 T: 三窗 |
P: P级 A: A级
|
85：850nm 13: 1310nm 14: 1490nm 15: 1550nm 13/15: 1310/1550nm 13/14/15： 1310/1490/1550nm X:Others |
1:￠3x54mm 2:90×20×10mm 3:100×80×10mm 4:120×80×18mm 5:140×115×18mm X: Others |
0=50/50 1=45/55 2=40/60 3=35/65 4=30/70 5=25/75 6=20/80 7=15/85 8=10/90 9=05/95 X=Others |
9: 9/125 50：50/125: 62：62.5/125 X: Others |
25:250um 90:900um 20:2.0mm 30: 3.0mm X: Others |
05:0.5m 10:1.0m 15:1.5m X:Others |
OO：None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X: Others |
|
类型 |
单模 1×2 |
多模 1×2 |
|||
|
工作波长 (nm) |
1310,1550,1310 / 1550 |
850,1310,1550 |
|||
|
波长带宽 (nm) |
±40 |
800-1600 |
|||
|
等级 |
P |
A |
P |
A |
|
|
附加损耗(dB) |
≤ 0.07 |
≤0.1 |
≤ 0.7 |
≤1.0 |
|
|
插入损耗 (dB) |
50/50 |
≤3.5 |
≤3.6 |
≤4.2 |
≤4.5 |
|
40/60 |
≤4.7/2.7 |
≤4.9/2.9 |
≤5.2/3.3 |
≤5.6/3.7 |
|
|
30/70 |
≤6.0/1.9 |
≤6.3/2.1 |
≤6.5/2.6 |
≤7.0/3.0 |
|
|
20/80 |
≤7.9/1.2 |
≤8.4/1.4 |
≤8.4/2.0 |
≤8.8/2.5 |
|
|
10/90 |
≤11.3/0.65 |
≤12/0.8 |
≤11.8/1.5 |
≤12.3/2.0 |
|
|
5/95 |
≤14.6/0.4 |
≤15.5 /0.48 |
|
|
|
|
2/98 |
≤18.8/0.3 |
≤19.8/0.4 |
|
|
|
|
1/99 |
≤22.5/0.25 |
≤23.5/0.35 |
|
|
|
|
偏振相关损耗 (dB) |
≤0.15 |
≤0.2 |
≤0.15 |
≤0.2 |
|
|
方向性(dB) |
≥50 |
≥35 |
|||
|
光纤类型 |
Corning singlemode,SMF-28 |
Corning multimode,50/125 62.5/125 |
|||
|
工作温度 (℃) |
-20~+70 |
||||
|
储存温度 (℃) |
-40～+85 |
||||
