矩阵光路模块MEMS 64X64
1310/1550nm，LC/UPC，产品支持定制
产品特点
低插入损耗
波长范围宽
低串扰
高稳定性和可靠性
模块化设计
应用范围
实验室研发
系统监测
配置OADM
城域网
光纤传感
结构示意
M8: 300X400X60

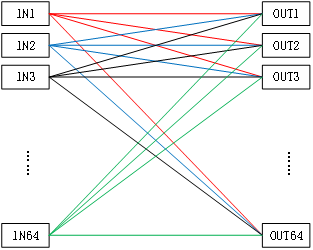

光路示意图
性能参数
|
型 号 |
MEMS-64X64-S-15-MX-9-09-10-LP |
|
光纤类型 |
SM |
|
工作波长 |
1260~1620nm |
|
测试波长 |
1310/1550nm |
|
插入损耗 |
≤3.0 dB@1550nm ≤4.0 dB@1310nm |
|
回波损耗 |
≥45 dB |
|
隔离度 |
≥55 dB |
|
重复性 |
≤±0.1dB |
|
切换时间 |
≤50ms |
|
切换次数 |
≥109次 |
|
光接口类型 |
LC/UPC |
|
出纤长度 |
1.0±0.05m |
|
输入光功率 |
≤500 mW |
|
工作电压/电流 |
DC5V±10% / ≤5A |
|
工作温度 |
-5 ~ 60 °C |
|
存储温度 |
-40 ~ 85 °C |
|
模块尺寸 |
300X400X60±0.5mm |
备注:所有参数均在室温工作环境下测试。
管脚定义
|
Pin# |
Signal name |
Type |
电平 |
Description |
|
1 |
+5V |
I |
+5V |
+5V 5A电源 |
|
2 |
+5V |
I |
+5V |
+5V 5A电源 |
|
3 |
GND |
N |
N |
工作地 |
|
4 |
GND |
N |
N |
工作地 |
|
5 |
GND |
N |
N |
工作地 |
|
6 |
Tx |
O |
LVTTL |
Transmit Data |
|
7 |
Rx |
I |
LVTTL |
Receive Data |
