矩阵光开关MEMS 8×8模块
MEMS 8X8矩阵光开关
产品特点
低插入损耗
波长范围宽低串扰
高稳定性和可靠性
模块化设计
应用范围
实验室研发
系统监测
配置OADM
城域网
多路光监测
光纤传感
远程光纤监控系统

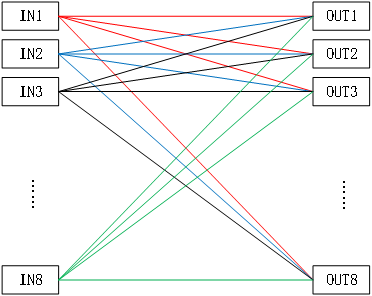

模块内部光路示意图
结构示意
性能参数
|
型 号 |
HC-MEMS-M-8×8 |
|
工作波长 |
1260-1650nm |
|
测试波长 |
1310nm |
|
插入损耗 |
≤2.0dB |
|
回波损耗 |
≥45dB |
|
串扰 |
≥50dB |
|
偏振相关损耗 |
＜0.3dB |
|
波长相关损耗 |
＜0.8dB |
|
温度相关损耗 |
＜0.5dB |
|
切换时间 |
≤30ms（8×8种状态切换时间） |
|
≤15ms（相邻状态切换时间） |
|
|
使用寿命 |
≥10 billion times |
|
功耗 |
≤10W |
|
最大承受光功率 |
≤500mW |
|
光纤类型 |
SM-9/125 |
|
光接口类型 |
FC/APC |
|
出纤长度 |
1.00 m |
|
控制接口 |
RS232 |
|
工作电压 |
DC5V |
|
功耗 |
≤10W |
|
工作温度 |
-20℃ ~ +70℃ |
|
贮存温度 |
-40℃ ~ +85℃ |
|
模块尺寸 |
200x100x22mm |
管脚定义
|
Pin# |
Signal name |
Type |
Description |
|
|
1 |
2 |
VCC |
Power |
+5VDC , Digital power supply |
|
3 |
4 |
GND |
Power |
Digital ground |
|
5 |
TXD |
Output |
Transmit Data |
|
|
6 |
RXD |
Input |
Receive Data |
|
|
7 |
8 |
GND |
Power |
Digital ground |
|
9、10、11、12、13、14、15、16、17、18、19、20 |
NC |
|
|
|
