超窄线宽激光器
产品介绍
超窄线宽激光器采用InGaAsP/InP 量子阱增益芯片和特有外腔结构，内部集成了隔离器，TEC制冷，实现了稳定的单频保偏输出。其线宽范围为≤3kHz、≤5kHz、≤10kHz、≤20kHz等可选，边模抑制比高达55dB以上。该产品具有结构稳定，工艺成熟，批量化生产的特点，采用14针蝶形封装，输出光对振动、温度变化不敏感，适合于各种苛刻的应用环境。
产品特点
采用InGaAsP/InP 量子阱增益芯片和特有外腔结构
典型输出功率 >10mW，其他功率可定制
单频输出，线宽≤3kHz；≤5kHz；≤10kHz；≤20kHz等可选
保偏尾纤，偏振消光比>20dB
内置隔离器，输出隔离度 >40dB
大工作温度范围，频率稳定，无跳模
符合 RoHS标准
应用范围
激光雷达
分布式传感
相干检测，相干通信
科学研究

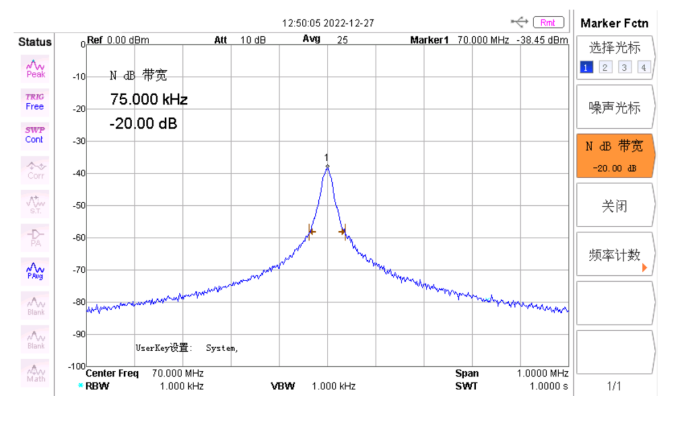

测试数据曲线

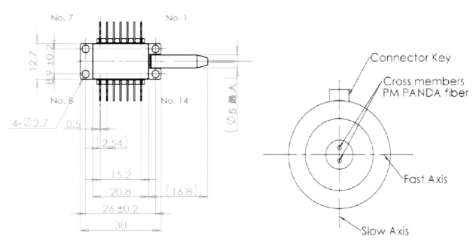

封装尺寸
订购信息 HC-NLL-A-B-C-D-E
|
|
A |
B |
C |
D |
E |
|
HC-NLL |
波长 |
线宽 |
输出光功率 |
管脚定义 |
Connector |
|
|
1550:1550±2nm 1550.12:1550.12±0.2nm XX:其他 |
3k：线宽≤3kHz 5k：线宽≤5kHz 10k：线宽≤10kHz 15k：线宽≤15kHz 20k：线宽≤20kHz |
10：输出光功率≥10mW 20：输出光功率≥20mW |
NPA：N型管脚定义，保偏尾纤 SPA：S型管脚定义，保偏尾纤 |
FA:FC/APC XX:其他 |
|
参数（单位） |
符号 |
测试条件 |
最小值 |
典型值 |
最大值 |
|
中心波长（nm） |
λp |
CW，10mW |
- |
1550 |
- |
|
谱线宽度（kHz） |
Δλ |
CW，10mW |
3 |
5 |
20 |
|
输出光功率（mW） |
Po |
CW |
- |
10 |
- |
|
光边模抑制比（dB） |
SMSR |
CW，10mW |
55 |
- |
- |
|
偏振消光比（dB） |
PER |
CW，10mW |
- |
20 |
- |
|
工作电流（mA） |
Iop |
CW，10mW |
- |
120 |
300 |
|
阈值电流（mA） |
Ith |
/ |
- |
35 |
- |
|
正向电压（V） |
VF |
/ |
- |
1.6 |
1.8 |
|
相对强度噪声(dB/Hz) |
RIN |
/ |
-155 |
- |
- |
|
输出隔离度（dB） |
ISO |
CW，10mW |
40 |
- |
- |
|
TEC设定温度（℃） |
TTEC |
/ |
15 |
- |
40 |
备注：1.中心波长可覆盖全C波段，ITU波长可选，具体指标可根据客户要求定制。
2.洛伦兹线宽（3dB），采用延迟自外差方法测量
绝对最大额定值
|
参数（单位） |
符号 |
测试条件 |
最小值 |
典型值 |
最大值 |
|
工作温度（°C） |
Ta |
/ |
-20 |
- |
60 |
|
贮存温度（°C） |
Tstg |
/ |
-40 |
- |
80 |
|
工作湿度（%） |
Hop |
/ |
5 |
- |
85 |
|
工作电流（mA） |
Iop |
/ |
- |
- |
300 |
|
TEC工作电压（V） |
VTEC |
/ |
- |
- |
3 |
|
TEC工作电流（A） |
ITEC |
/ |
- |
- |
1.5 |
S型管脚定义
|
Pin |
Description |
Pin |
Description |
|
1 |
热敏电阻/Thermistor |
8 |
空/Not connected |
|
2 |
热敏电阻/Thermistor |
9 |
空/Not connected |
|
3 |
激光器负极/LD- |
10 |
空/Not connected |
|
4 |
PD负极/PD Anode |
11 |
激光器正极/LD+ |
|
5 |
PD正极/ PD Cathode |
12 |
空/Not connected |
|
6 |
制冷器正极/TEC+ |
13 |
可选/Case |
|
7 |
制冷器负极/TEC- |
14 |
空/Not connected |
N型管脚定义
|
Pin |
Description |
Pin |
Description |
|
1 |
制冷器正极/TEC+ |
8 |
空/Not connected |
|
2 |
热敏电阻/Thermistor |
9 |
空/Not connected |
|
3 |
PD负极/PD Anode |
10 |
激光器正极/LD+ |
|
4 |
PD正极/ PD Cathoder |
11 |
激光器负极/LD- |
|
5 |
热敏电阻/Thermistor |
12 |
空/Not connected |
|
6 |
空/Not connected |
13 |
接地/Ground |
|
7 |
空/Not connected |
14 |
制冷器负极/TEC- |
