MEMS光开关D1×4模块
产品特点
低损耗、高可靠性
简单的串口接口控制
模块化设计
双1×4光开关同路数同时切换
应用范围
光传输系统中的多路光监控
LAN多光源/探测器自动换接、光传感多点动态监测系统
光测试系统中用于光纤、光器件、网络和野外工程光缆测试
光器件装调

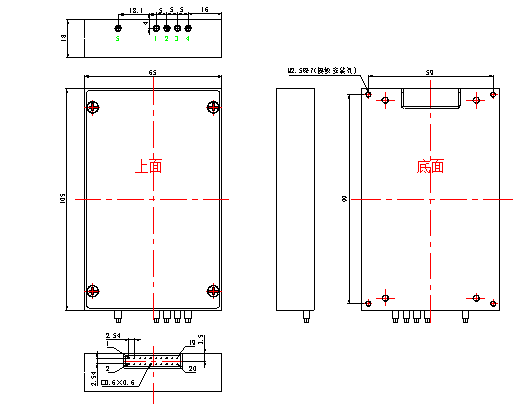

模块尺寸示意图
订购信息 HC-MEMS-D1×4-A-B-C-D-E-F-G
|
A |
B |
C |
D |
E |
F |
G |
|
Mode |
Wavelength |
Dimension Type |
Fiber type |
Fiber diameter |
Fiber Length |
Connector |
|
S:SM M:MM |
85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm X:Other |
M1：34 x 24 x 11 M2：60 x 24 x 11 M3：90 x 55 x 12 M4：100 x 100 x 12 M5：110 x 141 x 12 X: Other |
5:50/125 6:62.5/125 9: 9/125 X: Other |
25:250um 90:900um X: Other |
05:0.5m 10:1.0m X:Other |
OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC MP: MPO X: Other |
|
型 号 |
HC-MEMS-D1×4 |
|
光纤类型 |
SM（9/125） |
|
工作波长 |
1260~1650nm |
|
测试波长 |
1310/1550nm |
|
插入损耗 |
≤1.5dB |
|
回波损耗 |
≥45dB |
|
波长相关损耗 |
≤0.5 dB |
|
偏振相关损耗 |
≤0.2 dB |
|
温度相关损耗 |
≤0.5 dB |
|
信道串扰 |
≥50dB |
|
重复性 |
≤0.05dB |
|
切换时间 |
≤30ms |
|
切换次数 |
≥109次 |
|
传输光功率 |
≤500mW |
|
光接口 |
FC/APC(φ0.9) |
|
光纤长度 |
1.0±0.05 m |
|
工作温度 |
-20～+70℃ |
|
存储温度 |
－40~+85℃ |
|
工作电源 |
DC +5V，100mA |
管脚定义
DB9针串口管脚定义如下：
|
管脚编号 |
管脚定义 |
功能说明 |
|
2 |
RX |
串口数据接收端 |
|
3 |
TX |
串口数据发送端 |
|
5 |
GND |
串口信号地 |
|
其他 |
悬空 |
|
红黑电源线定义：
|
导线颜色 |
定义 |
功能说明 |
|
红色 |
+5V |
电源正极，接DC 5V |
|
黑色 |
GND |
电源负极 |
