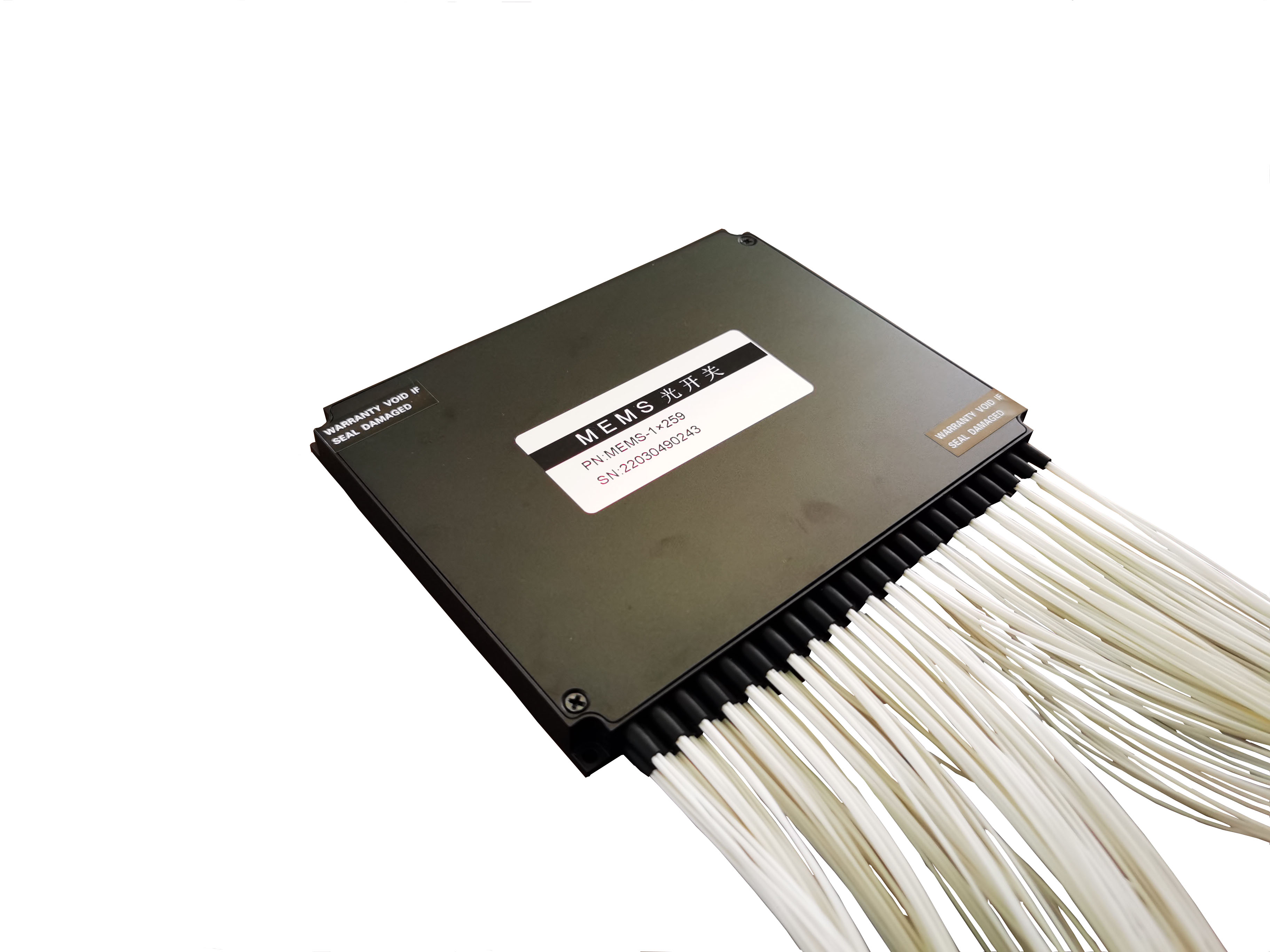

MEMS光开关1×256模块
产品特点
Mini Size
Fast Switch Speed
Low Insertion Loss & PDL
Wide Operating Wavelength Range
High Reliability & Stability
应用范围
Network Monitor System
Remote Fiber Testing System
Module & System Integration
Instrumentation

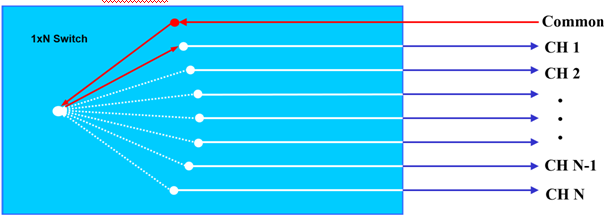

模块内部示意图

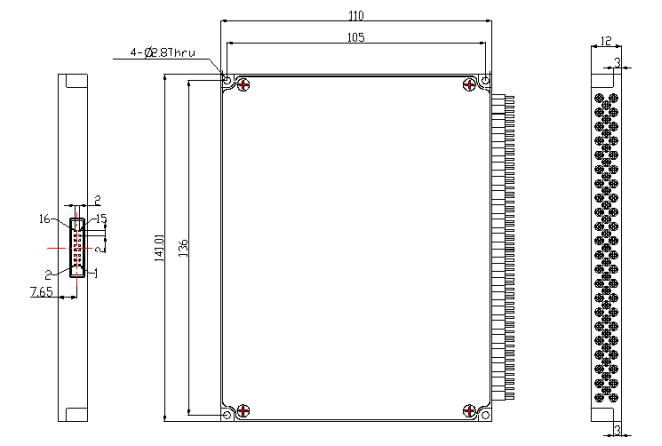

模块尺寸示意图
M5：
订购信息 MEMS-1X256-A-B-C-D-E-F-G
|
A |
B |
C |
D |
E |
F |
G |
|
Mode |
Wavelength |
Dimension Type |
Fiber type |
Fiber diameter |
Fiber Length |
Connector |
|
S:SM M:MM |
85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm X:Other |
M1：34 x 24 x 11 M2：60 x 24 x 11 M3：90 x 55 x 12 M4：100 x 100 x 12 M5：110 x 141 x 12 X: Other |
5:50/125 6:62.5/125 9: 9/125 X: Other |
25:250um 90:900um X: Other |
05:0.5m 10:1.0m X:Other |
OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC MP: MPO X: Other |
|
型 号 |
MEMS-1X256 |
||
|
光纤类型 |
SM |
MM |
|
|
工作波长 |
1260~1650nm |
850±20nm or 1310±20nm or 1400~1700nm |
|
|
测试波长 |
1310/1550nm |
850/1310/1550nm |
|
|
插入损耗1 |
≤1.0dB（Typical：0.8）（N≤16） ≤1.8dB（Typical：1.6）（16＜N≤64） ≤2.0dB（Typical：1.8）（64＜N≤144） ≤2.2dB（Typical：2.0）（144＜N≤256） |
≤1.0dB（Typical：0.8）（N≤8） ≤1.8dB（Typical：1.6）（8＜N≤64） ≤3.2dB（Typical：3.0）（64＜N≤128） |
|
|
波长相关损耗 |
≤0.3 dB（N≤16） ≤0.4 dB（16＜N≤144） ≤0.5 dB（144＜N≤256） |
≤0.3 dB（N≤8） ≤0.4 dB（8＜N≤64） ≤0.6 dB（64＜N≤128） |
|
|
偏振相关损耗 |
≤0.15dB |
≤0.2dB |
|
|
回波损耗 |
≥45 dB |
≥30 dB |
|
|
串扰 |
≥50 dB |
≥30 dB |
|
|
重复性 |
≤±0.05dB |
≤±0.05dB |
|
|
切换时间 |
≤15ms |
||
|
切换次数 |
≥109次 |
||
|
输入光功率 |
≤500 mW |
||
|
工作电压/电流 |
DC5V±10% ≤50mA（N≤16） ≤250mA（16＜N≤64） ≤350mA（64＜N≤144） ≤500mA（144＜N≤256） |
DC5V±10% ≤50mA（N≤8） ≤250mA（8＜N≤32） ≤450mA（32＜N≤96） ≤550mA（96＜N≤128） |
|
|
工作温度 |
-5 ~ 70 °C |
||
|
存储温度 |
-40 ~ 85 °C |
||
|
模块尺寸 |
M1：34(L) x24(W) x 11(H) ±0.2mm （N≤16，Bare Fiber） M2：60(L) x24(W) x 11(H) ±0.2mm （N≤16，Loose Tube） M3：90(L) x 55(W) x 12(H) ±0.2mm （16＜N≤64，Loose Tube） M4：100(L) x 100(W) x 12(H) ±0.2nm（64＜N≤144，Loose Tube） M5：110(L) x 141(W) x 12(H) ±0.2nm（144＜N≤256，Loose Tube） |
M1：34(L) x24(W) x 11(H) ±0.2mm （N≤8，Bare Fiber） M2：60(L) x24(W) x 11(H) ±0.2mm （N≤8，Loose Tube） M3：90(L) x 55(W) x 12(H) ±0.2mm （8＜N≤32，Loose Tube） M4：100(L) x 100(W) x 12(H) ±0.2nm（32＜N≤96，Loose Tube） M5：110(L) x 141(W) x 12(H) ±0.2nm（96＜N≤128，Loose Tube） |
|
备注:1.所有参数均在室温工作环境下测试。
2.所有参数均不包括连接头插入损耗，一对连接头增加0.3dB损耗。
管脚定义
|
管脚编号 |
管脚定义 |
信号方向、类型 |
功能说明 |
|
|
M1/M2 |
M3/M4/M5 |
|||
|
5 |
1 |
D0 |
Input |
数据位D0（低位） |
|
|
2 |
D5 |
Input |
数据位D5 |
|
2 |
3 |
VCC |
Power |
工作电源，DC 5V，1.0A |
|
|
4 |
D7 |
Input |
数据位D7（高位） |
|
|
5 |
D6 |
Input |
数据位D6 |
|
4 |
6 |
GND |
Power |
GND |
|
|
7 |
D4 |
Input |
数据位D4 |
|
6 |
8 |
D1 |
Input |
数据位D1 |
|
9 |
9 |
TXD |
Output |
串口数据发送端（TTL电平串口） |
|
10 |
10 |
RXD |
Input |
串口数据接收端（TTL电平串口） |
|
7 |
11 |
D2 |
Input |
数据位D2 |
|
8 |
12 |
D3 |
Input |
数据位D3 |
|
12 |
13 |
/BUSY |
Output |
低电平准备复位或接收数据。 |
|
|
14 |
/ALARM |
Output |
高电平表示光模块运行错误。 |
|
3 |
15 |
/STROBE |
Input |
下降沿执行数据位。 |
|
14 |
16 |
/RESET |
Input |
低电平复位到通道0。 |
|
11 |
|
GND |
Power |
GND |
|
13 |
|
MODE |
|
低电平数据位控制切换，高电平UART控制切换 |
|
1 |
|
NC |
|
悬空 |
数据位切换逻辑表
